Большой фрезерный станок, который может обрабатывать заготовки больших размеров.
Фрезерный станок с ЧПУ «ATS-2513.H500»
Станок является одной из модификаций фрезерных станков серии ATS. В отличие от стандартной модели, данный станок имеет расширенные возможности и измененную конструкцию.
Обновленный конструктив станка позволяет использовать его для фрезерования объемных деталей в 3-мерном пространстве (3D фрезерование), например для изготовления модельной оснастки и изделий, требующих большого хода по высоте. В данной версии станка предусмотрена возможность установки поворотной оси для обработки заготовок с большим диаметром.
Станок ATS-2513.H500 широко используется для производства модельного оснащения, архитектурного дизайна и декоративного оформления помещений.
-
Качественные комплектующие
При производстве станков с ЧПУ используем только качественные брендовые комплектующие, что является гарантией надежности и точности фрезерных станков с ЧПУ
-
Профессиональная команда
Мы зарекомендовали себя как активно развивающаяся профессиональная команда специалистов, которая модернизирует существующие и создает новые модели станков с ЧПУ
-
Надежный шпиндель
Использование качественных шпинделей с водяным или воздушным охлаждением обеспечивает надежность станков и высокую точность обработки материалов
-
Простота управления
Станки с ЧПУ просты в использовании и имеют интуитивно понятный интерфейс и систему управления, что позволяет быстро и эффективно выполнять различные производственные задачи
-
Программное обеспечение
Мы используем только лицензионное программное обеспечение, что гарантирует эффективное управление станками и минимизирует риск возникновения неисправностей
-
Сервис
Предлагаем консультацию и помощь по подбору оборудования для ваших потребностей, пусконаладочные работы, а также лучшие условия обучения и сервисного обслуживания
-
Гарантия
Гарантия на все станки с ЧПУ один год. Послегарантийная техническая поддержка и сервисное обслуживание на протяжении всего срока эксплуатации оборудования
-
Заводское исполнение
Изготовление станков с ЧПУ происходит с использованием точного оборудования и тщательного соблюдения всех процессов и стандартов станкостроения
Общая информация
Общая информация

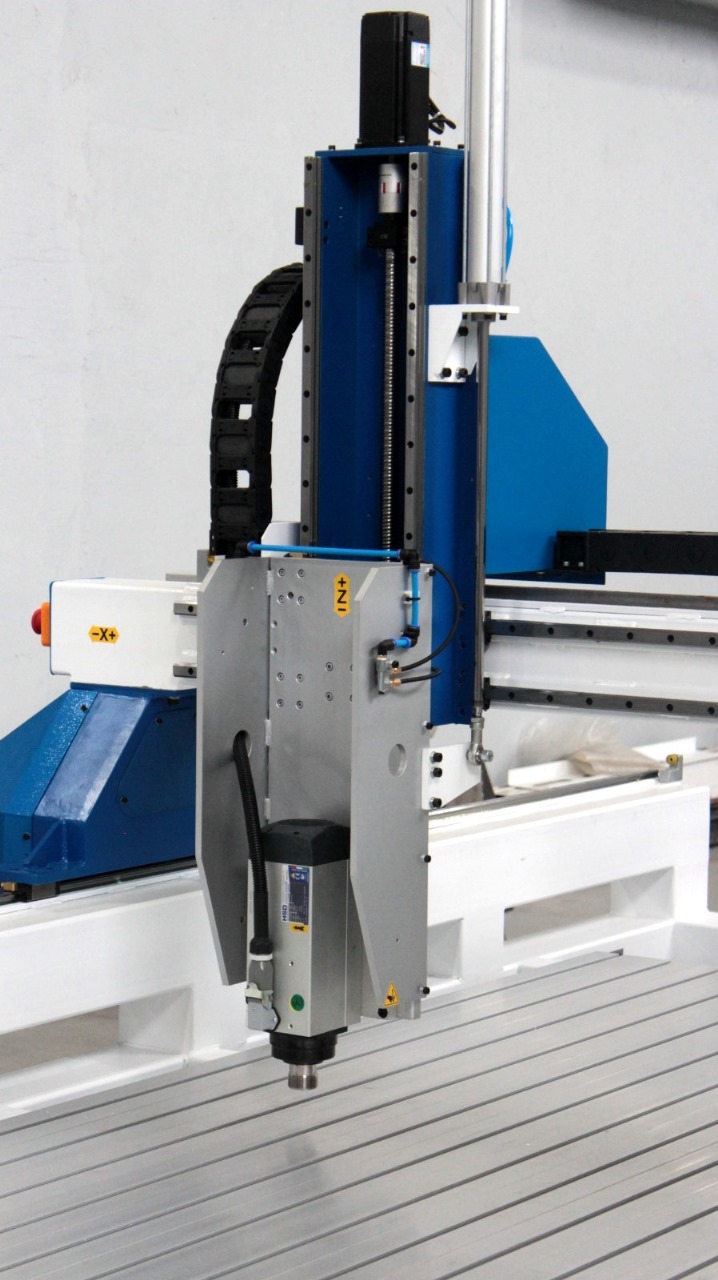

Благодаря измененной конструкции станок «ATS-2513.H500» имеет значительно большую рабочую зону по оси Z. Это позволяет обрабатывать детали большего размера и использовать станок в авто и судно строительстве.
Преимущества модели
- Большая зона обработки по оси Z
- Высокая продуктивность
- Возможность установки дополнительных опций
- Прочная конструкция
- Быстрота и надежность
- Простая в использовании система управления
Размер рабочего стола
Y-2500, X-1300, Z-500
Обрабатываемые материалы
- Древесина (фанера, МДФ, ДСП и др.)
- Пластики (акрил, оргстекло, поликарбонат)
- Композитные материалы (Dibond и Alucobond)
- Модельные и пеноматериалы
Сфера применения
- Мебельное производство
- Изготовление 3D декоров
- Производство наружной рекламы
- Моделестроение
- Судостроение
- Производство торгового оборудования
- Изготовление пресс-форм
Конструкция
Цельносварная станина изготовлена из стальных профильных труб. Опоры портала выполнены из литого чугуна для предотвращения чрезмерных вибраций при обработке. Для обеспечения качества деталей станка они обрабатываются на современном металлообрабатывающем оборудовании с ЧПУ
Опции
Технические характеристики
Рабочий стол станка (Y×X)
2500×1300 мм
Рабочий ход станка (Y×X×Z)
2500×1300×500 мм
Габариты станка (Д×Ш×В)
3100×1900×2000 мм
Масса станка
940 кг
Тип станка
Фрезерный
Конструкция
Подвижный портал
Расстояние от гайки шпинделя до стола
500 мм
Расстояние от портала до стола
500 мм

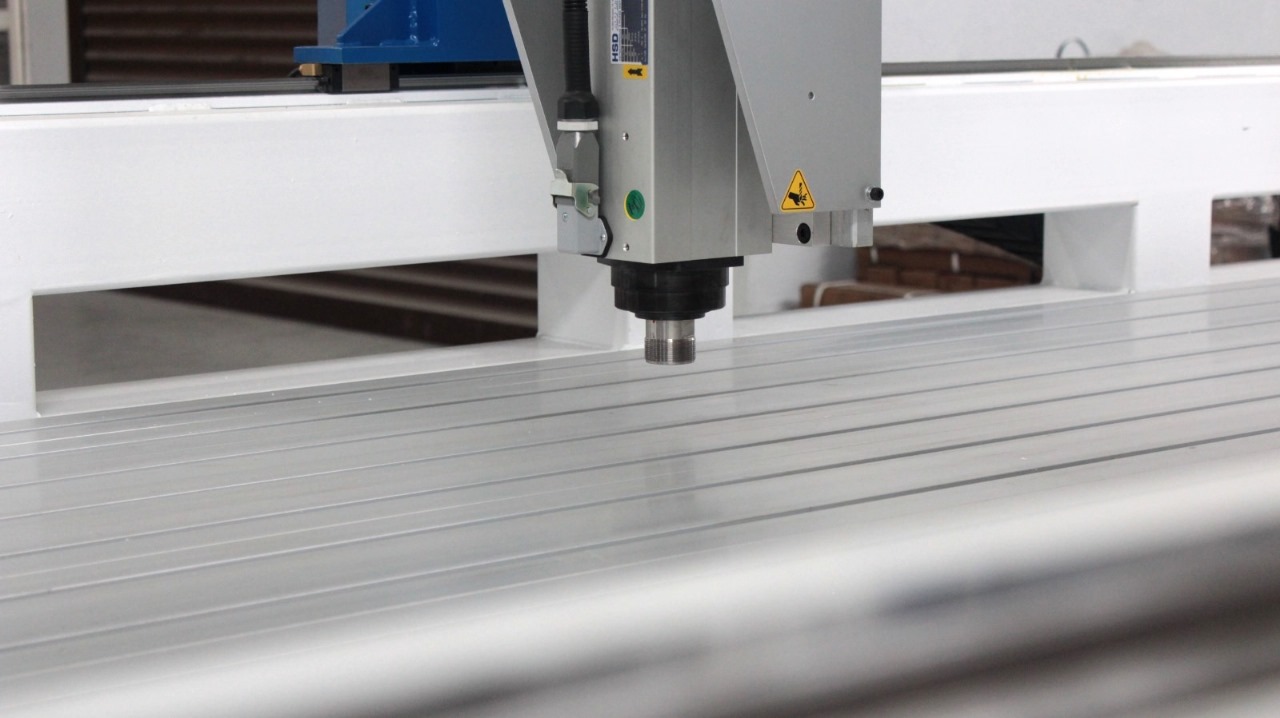

Стол с механической фиксацией заготовки
Профилированный алюминий (Т-слот)
Направляющие линейных подач
Рельсовые

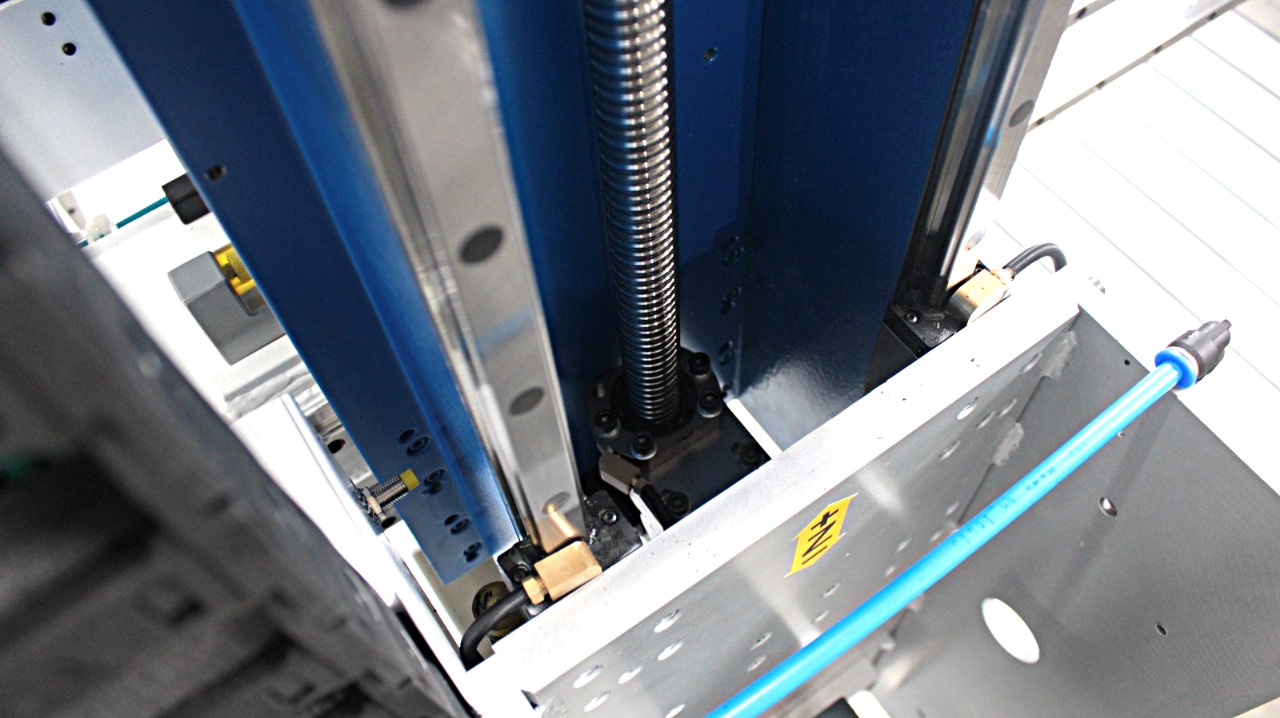

Механизм подачи, ось Z
Шарико-гвинтова передача
Механизм подачи, оси X,Y
Косозубая рейка
Тип редуктора, осі X,Y
Ременные
Приводы осей X,Y,Z
Шаговые
Максимальная скорость перемещений, ось Z
6 м/мин
Максимальная скорость перемещений, оси X,Y
20 м/мин
Рабочая скорость перемещений
15 м/мин

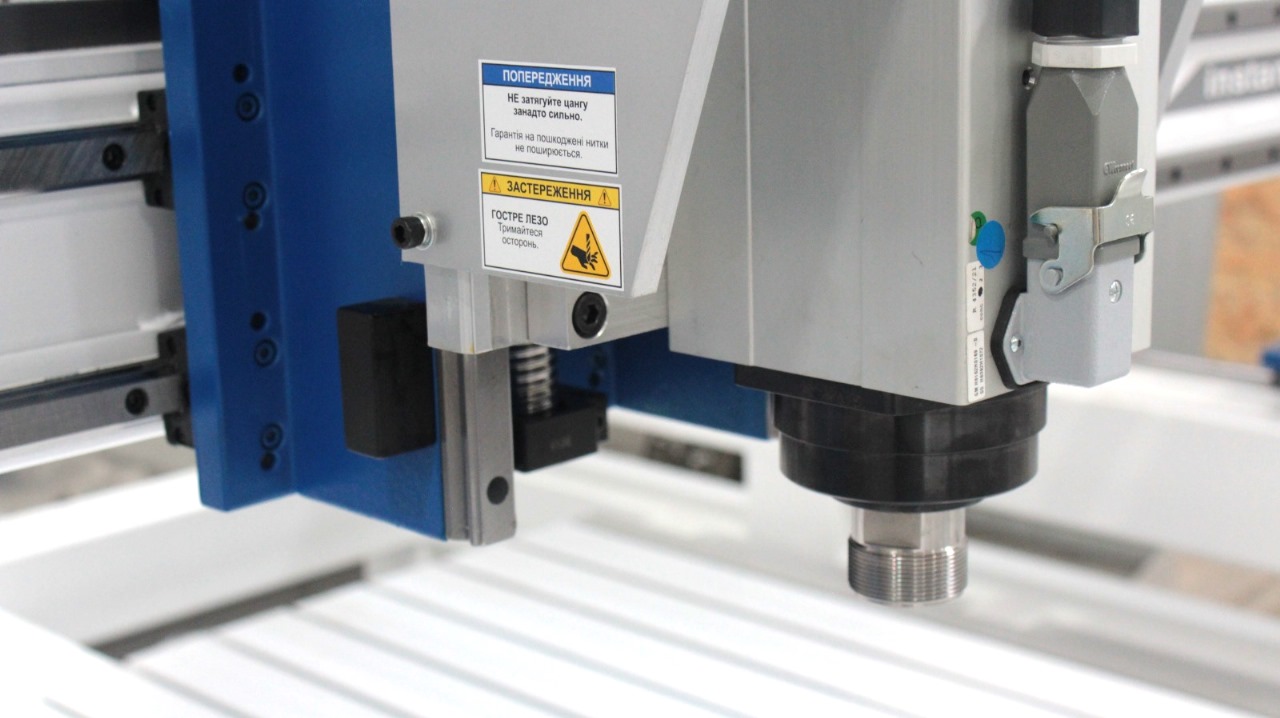

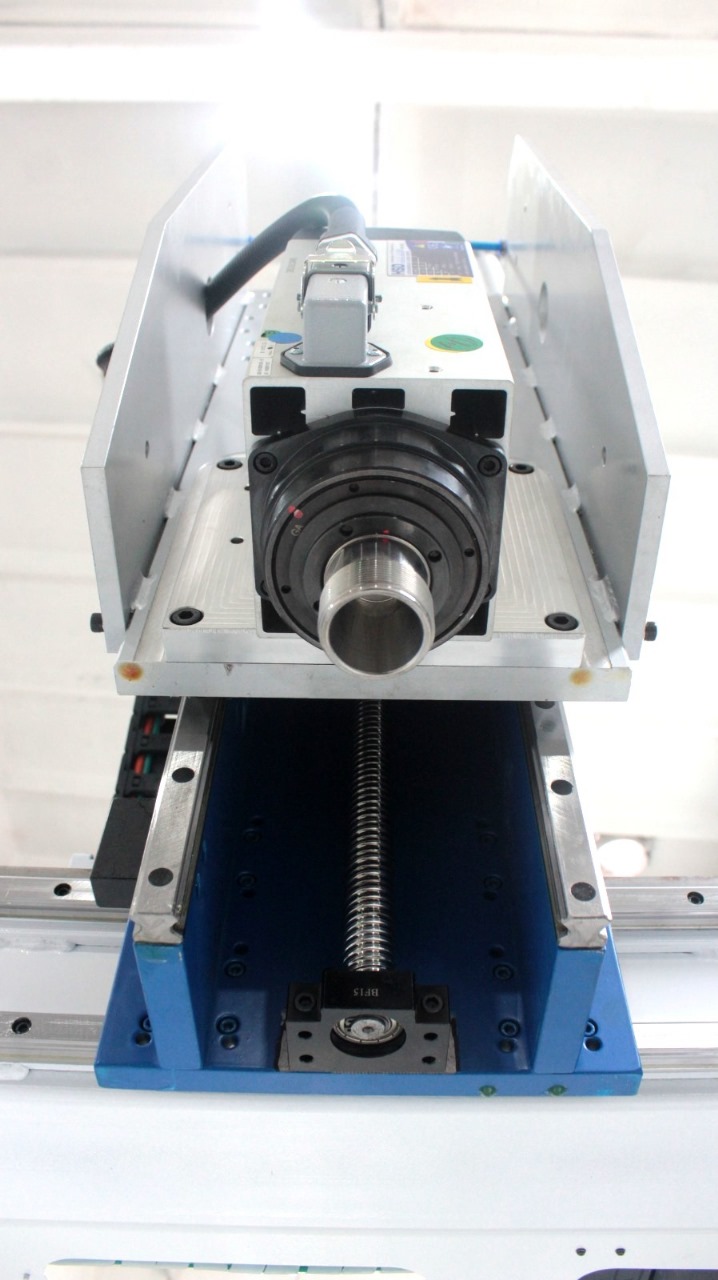

Мощность шпинделя
3.5 кВт
Обороты шпинделя
6 000-18 000 об/мин
Тип охлаждения шпинделя
Воздушный
Смена инструмента
Ручная
Тип цанги
ER25
Максимальный Ø хвостовика фрезы
16 мм
Датчик измерения длины инструмента
Контактный
Концевые датчики
Индуктивные
Система управления (ЧПУ)
NCStudio
Язык программирования
G-Code
Диаметр патрубка аспирации
100 мм
Рекомендуемая производительность аспирации
3200 куб.м/час
Напряжение питания
380 В, 50 Гц
Максимальная потребляемая мощность
5 кВт
Часто задаваемые вопросы
Проводите ли вы запуск станка и обучение?
Да. По желанию клиента, наши специалисты проводят пусконаладочные работы, а также обучение работе на станке и созданию управляющих программ.
Каков максимальный диаметр вращающейся оси?
Для станка ATS-2513.H500 наша компания предлагает два типоразмера вращающейся оси:
- Диаметр (D) – 200 мм, длина (L) – 1200 мм;
- Диаметр (D) – 400 мм, длина (L) – 1500 мм.
Вращающаяся ось D200, L1200 способна обрабатывать следующие материалы: древесина всех пород, пластик, композитные материалы, мягкие металлы.
Вращающаяся ось D400, L1500 способна обрабатывать следующие материалы: полистирол, пенопласт, гипс, пластик, вспененные материалы.
Есть ли у вас доставка?
В зависимости от региона Украины наша компания производит доставку оборудования собственным транспортом или с помощью компаний перевозчиков. Также у нас есть услуга «доставку оборудования на экспорт под ключ».
Как делать управляющие программы (УП) для станка?
Для разработки управляющих программ используются различные CAM-программы, такие как: ArtCAM, Rhinoceros, Deskproto и т.д.
Наша компания рекомендует обратить внимание на CAM-систему VCarve Pro от всемирно известного разработчика – компании Vectric. Мы предлагаем полный курс обучения пользованию этим продуктом.
Возможно ли позже установить шпиндель с АCИ?
Установка автоматической смены инструмента вместо ручной является сложным процессом. Для этого необходима: замена шпинделя, замена электричества, установка магазина с инструментом, замена системы ЧПУ, установка пневматических компонентов и т.д. Такую операцию можно проделать только на нашем производстве.
Как защитить станок от перепадов напряжения?
Для стабильной работы станка и во избежание сбоев, связанных с перепадом напряжения, мы, как производитель, дополнительно рекомендуем на вход станка устанавливать стабилизатор напряжения.
Как транспортируется станок?
Станок транспортируется в собранном виде в заводской упаковке.
Есть ли послегарантийная поддержка и обслуживание?
Для всех станков нашего производства осуществляется послегарантийная поддержка и обслуживание. Механические комплектующие и электрические компоненты, используемые в наших станках, всегда есть в наличии на складе.
Узнать стоимость
Узнать стоимость и наличие фрезерного станка с ЧПУ «ATS-2513.H500» можно на сайте нашего магазина
Если вас заинтересовала эта модель станка, будем рады получить техническое задание и предоставить профессиональную консультацию!
