Фрезерный станок с ЧПУ «EdgeCut»
Специальная серия фрезерных станков с ЧПУ. Кроме классического шпинделя для фрезерования на станке дополнительно установлен тангенциальный осциллирующий нож. Это позволяет делать раскрой таких материалов, как резина, паронит, картон, гофрокартон, кожа, мягкие пластики и многое другое.

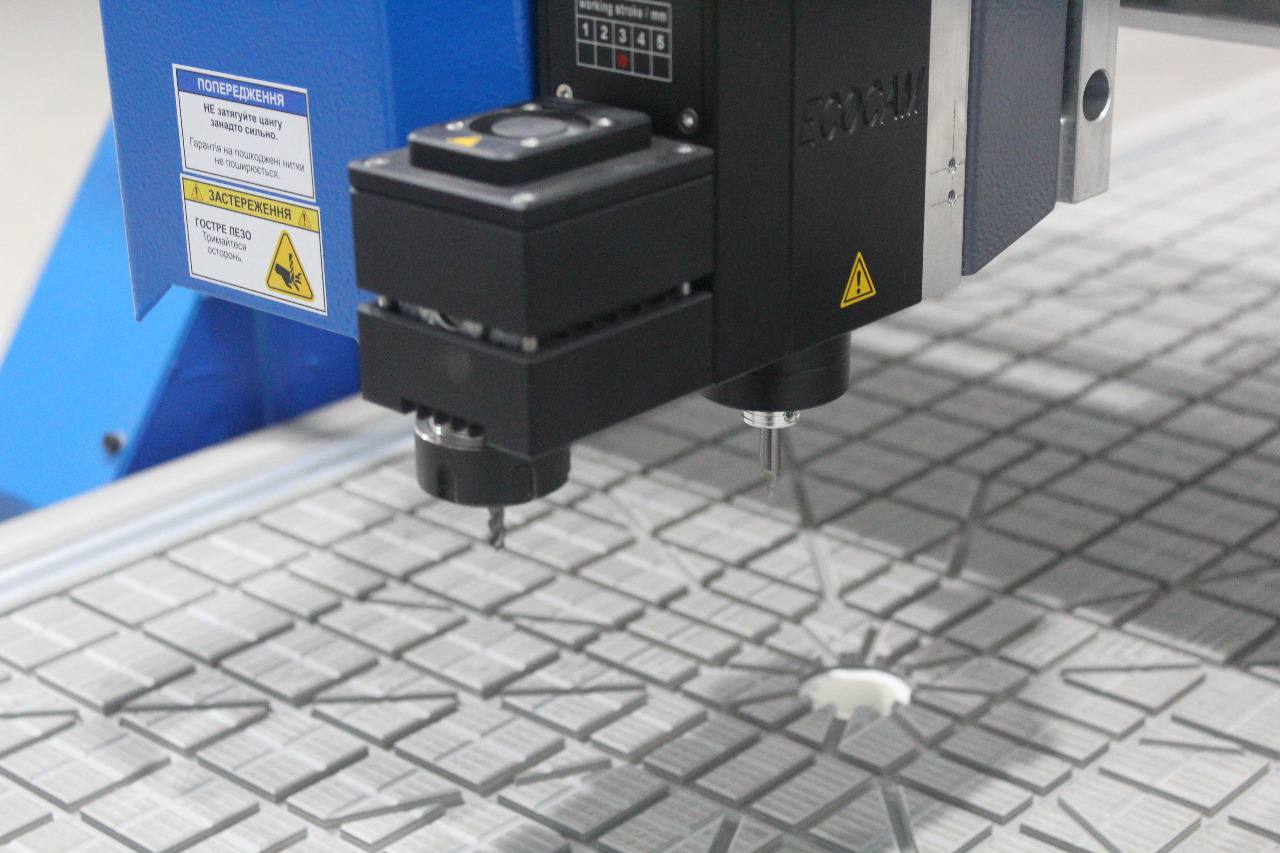

Уникальность этого станка состоит в том, что можно создавать управляющую программу с комбинированным использованием двух режущих инструментов: фрезерного шпинделя и ножа. Оба агрегата расположены на небольшом расстоянии друг от друга, что очень экономит время при чередовании их в процессе обработки. Продуманная конструкция обеспечивает быстрое переключение между рабочими агрегатами.
Для расширения задач по раскрою в станке предусмотрена техническая возможность установки дополнительных модулей: тангенциального ножа или беговочного колеса.
-
Качественные комплектующие
При производстве станков с ЧПУ используем только качественные брендовые комплектующие, что является гарантией надежности и точности фрезерных станков с ЧПУ
-
Профессиональная команда
Мы зарекомендовали себя как активно развивающаяся профессиональная команда специалистов, которая модернизирует существующие и создает новые модели станков с ЧПУ
-
Надежный шпиндель
Использование качественных шпинделей с водяным или воздушным охлаждением обеспечивает надежность станков и высокую точность обработки материалов
-
Простота управления
Станки с ЧПУ просты в использовании и имеют интуитивно понятный интерфейс и систему управления, что позволяет быстро и эффективно выполнять различные производственные задачи
-
Программное обеспечение
Мы используем только лицензионное программное обеспечение, что гарантирует эффективное управление станками и минимизирует риск возникновения неисправностей
-
Сервис
Предлагаем консультацию и помощь по подбору оборудования для ваших потребностей, пусконаладочные работы, а также лучшие условия обучения и сервисного обслуживания
-
Гарантия
Гарантия на все станки с ЧПУ один год. Послегарантийная техническая поддержка и сервисное обслуживание на протяжении всего срока эксплуатации оборудования
-
Заводское исполнение
Изготовление станков с ЧПУ происходит с использованием точного оборудования и тщательного соблюдения всех процессов и стандартов станкостроения
Общая информация
Общая информация
Кроме шпинделя «EdgeCut» оснащен тангенциальным осциллирующим ножом. Это позволяет выполнять раскрой мягких пеноматериалов, ткани, сотового картона.
Преимущества модели
- Тангенциальный осциллирующий нож
- Высокая продуктивность
- Возможность установки дополнительных опций
- Прочная конструкция
- Быстрота и надежность
- Простая в использовании система управления
Размер рабочего стола
Y-2500, X-1300, Z-200*
Обрабатываемые материалы
- Пеноматериалы (EVA, поролон)
- Картон (упаковочный, сотовый )
- Древесина (фанера, МДФ, ДСП и др.)
- Пластики (акрил, оргстекло, поликарбонат)
- Композитные материалы (Dibond и Alucobond)
Сфера применения
- Изготовление упаковки
- Производство наружной рекламы
- Производство сувениров
- Изготовление 3D декоров
Конструкция
Цельносварная станина изготовлена из стальных профильных труб. Опоры портала выполнены из литого чугуна для предотвращения чрезмерных вибраций при обработке. Для обеспечения качества деталей станка они обрабатываются на современном металлообрабатывающем оборудовании с ЧПУ
Опции
Технические характеристики
Рабочий стол станка (Y×X)
2500×1300 мм
Рабочий ход станка (Y×X×Z)
2500×1300×200 мм
Габариты станка (Д×Ш×В)
3100×1900×1700 мм
Масса станка
900 кг
Тип станка
Фрезерный с тангенциальным ножом
Конструкция
Подвижный портал
Расстояние от гайки шпинделя до стола
200 мм
Расстояние от портала до стола
200 мм
Стол с механической фиксацией заготовки
Комбинированный (МДФ + Т-слот)
Направляющие линейных подач
Рельсовые
Механизм подачи, ось Z
Шарико-винтовая передача
Механизм подачи, оси X,Y
Косозубая рейка
Тип редуктора, оси X,Y
Ременные
Приводы осей X,Y,Z
Шаговые
Максимальная скорость перемещений, ось Z
6 м/мин
Максимальная скорость перемещений, оси X,Y
20 м/мин
Рабочая скорость перемещений
15 м/мин
Мощность шпинделя
3.5 кВт
Обороти шпинделя
6 000-18 000 об/мин
Тип охлаждения шпинделя
Воздушное
Смена инструмента
Ручная
Тип цанги
ER25
Максимальный Ø хвостовика фрезы
16 мм
Тип ножа
Тангенциальный осциллирующий
Максимальная частота ударов
2000 ударов/мин
Ход в колебательном режиме
3 мм
Диаметр вала инструмента
6 мм
Датчик измерения длины инструмента
Контактный
Концевые датчики
Индуктивные
Система управления (ЧПУ)
E-CNC (Нидерланды)
Язык программирования
G-Code
Диаметр патрубка аспирации
100 мм
Рекомендуемая производительность аспирации
3200 куб.м/час
Напряжение питания
380 В, 50 Гц
Максимальная потребляемая мощность
7 кВт
Часто задаваемые вопросы
Проводите ли вы запуск станка и обучение?
Да. По желанию клиента, наши специалисты проводят пусконаладочные работы, а также обучение работе на станке и созданию управляющих программ.
Как делать управляющие программы (УП) для станка?
Для разработки управляющих программ используются различные CAM-программы, такие как: ArtCAM, Rhinoceros, Deskproto и т.д.
Наша компания рекомендует обратить внимание на CAM-систему VCarve Pro от всемирно известного разработчика – компании Vectric. Мы предлагаем полный курс обучения пользованию этим продуктом.
Можно ли установить другой тип ножа?

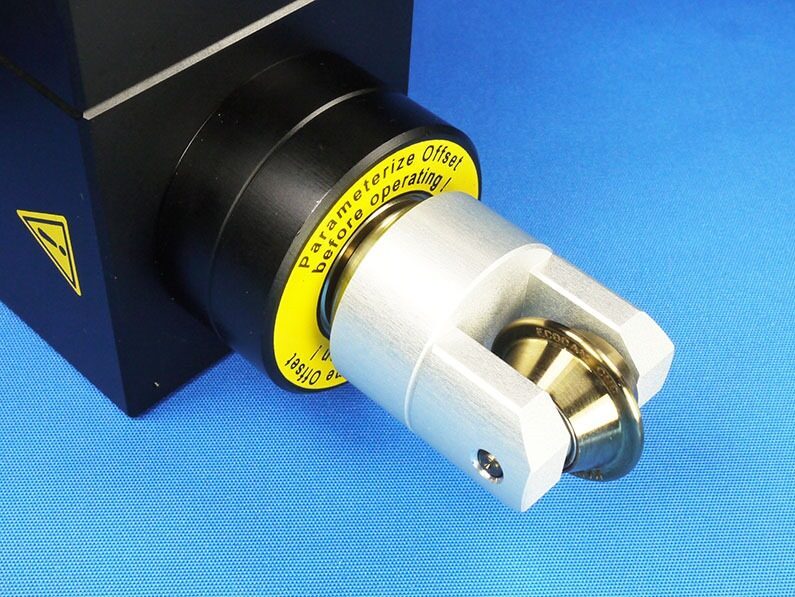

На наших станках есть техническая возможность устанавливать несколько разных режущих инструментов (ножей). Базово установлен осциллирующий тип ножа. Дополнительно можно установить тангенциальный нож и беговочное колесо.
Каков средний ресурс сменного ножа?
Средний ресурс ножа зависит от материала и режимов резки. На материалах, в состав которых входят абразивные компоненты, ресурс самый низкий и может исчисляться десятками или даже единицами метров. Для вспененных материалов, плотность которых невелика, средний ресурс составит сотни метров, а при сбалансированных режимах резки больше километра.
Каков материал жертвенного стола?
Для сохранения и продления ресурса используемых ножей необходимо под заготовку класть жертвенный материал. Наша компания использует специальный материал, который, кроме продления ресурса ножа, улучшает фиксацию заготовки на вакуумном столе.
Как управлять вакуумным столом?
Вакуумный стол станка состоит из несколько вакуумных зон, управление которыми может осуществляться двумя способами:
- С помощью механических кранов, расположенных на лицевой панели станка, открывающих/закрывающих подачу воздуха в вакуумную зону;
- С помощью электрических клапанов, управление которыми происходит нажатием соответствующих кнопок.
Какой компрессор нужен для станка?
Для станков с автоматической сменой инструмента дополнительно требуется компрессор. Для стабильной и корректной работы необходим компрессор, который сможет поддерживать давление на входе станка на уровне 6-8 атм. и имеет производительность 150 л/мин. Желательный объем ресивера компрессора – 100 литров.
