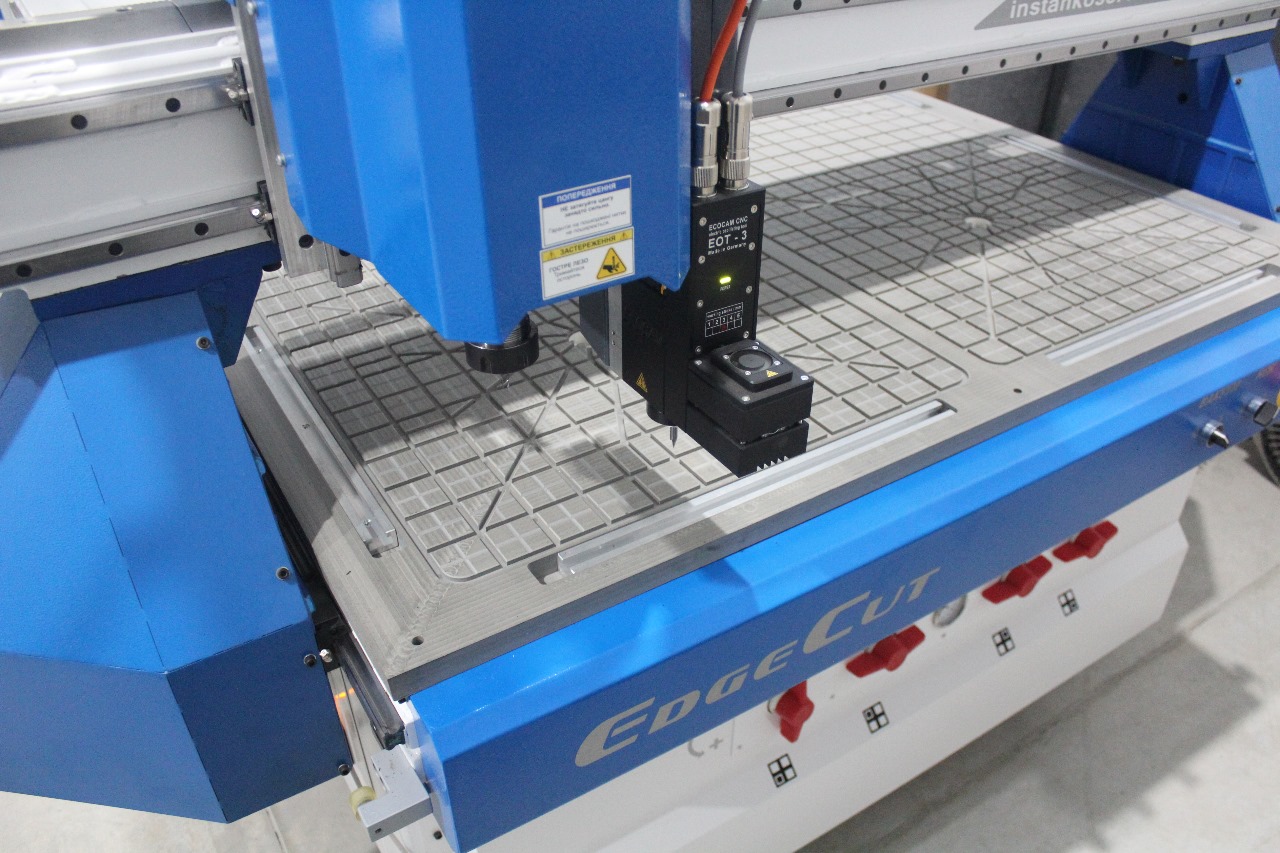

Фрезерний верстат з ЧПУ «EdgeCut»

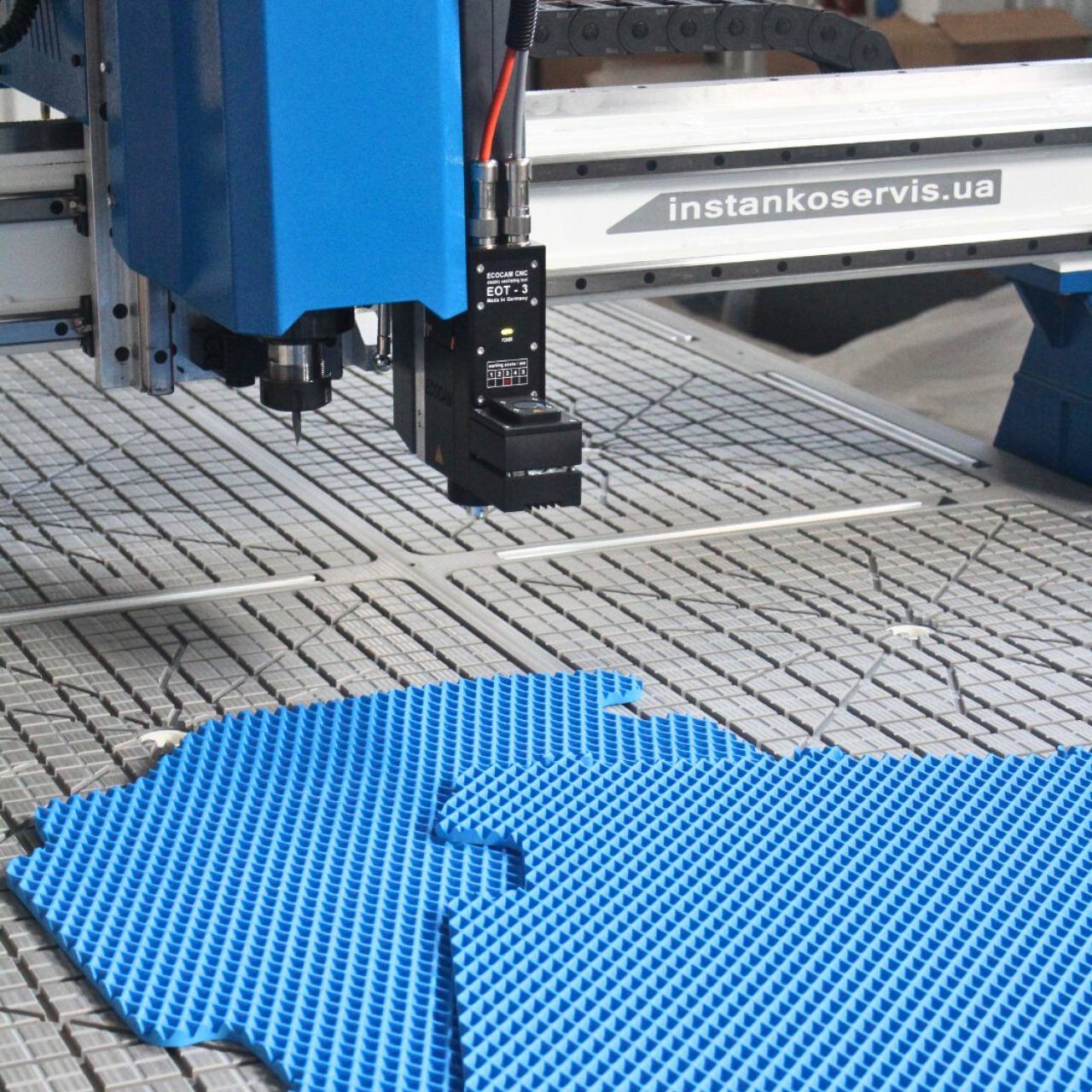

Спеціальна серія із групи фрезерних верстатів з ЧПУ. Крім класичного шпинделя для фрезерування на верстаті додатково встановлений тангенціальний осцилюючий ніж. Це дає можливість робити розкрій таких матеріалів, як гума, пароніт, картон, гофрокартон, шкіра, м’які пластики та багато іншого.

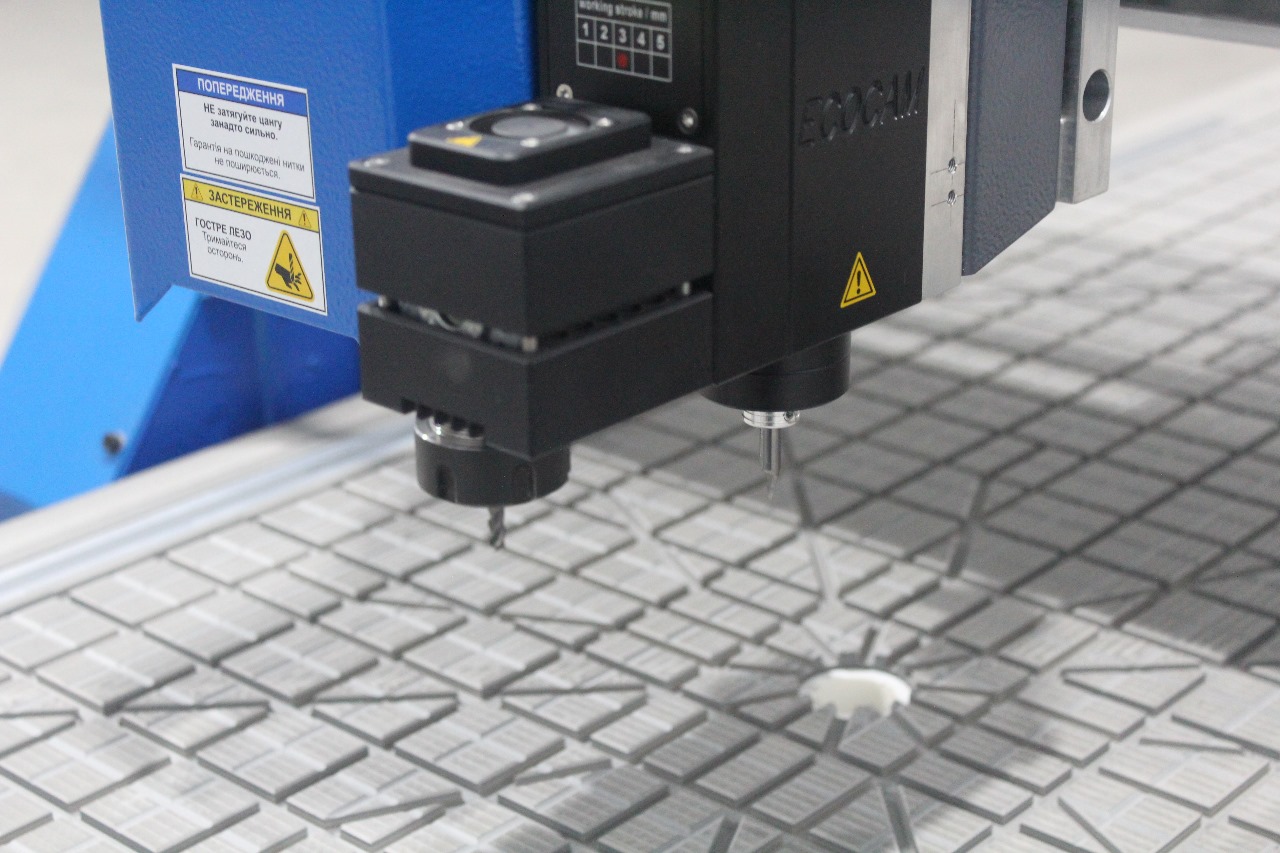

Унікальність цього верстата полягає в тому, що можна створювати керуючу програму з комбінованим використанням двох ріжучих агрегатів: фрезерного шпинделя та ножа. Обидва агрегати розташовані на невеликій відстані один від одного, що дуже економить час при чергуванні їх в процесі обробки. Продумана конструкція забезпечує швидке перемикання між робочими агрегатами.
Для розширення завдань по розкрою у верстаті передбачена технічна можливість установки додаткових модулів: тангенціального ножа або біговочного колеса.
-
Якісні комплектуючі
При виробництві верстатів з ЧПУ використовуємо тільки якісні брендові комплектуючі, що є запорукою точності, надійності та довготривалим терміном експлуатації фрезерних верстатів з ЧПУ
-
Професійне виробництво
За час існування компанії ми зарекомендували себе як професійне виробництво, що активно розвивається і працює над модернізацією обладнання та створенням нових моделей верстатів
-
Надійний шпиндель
В верстатах нашого виробництва використовуються якісні шпинделі провідних виробників світу з рідинним та повітряним охолодженням, що забезпечує точність обробки матеріалів
-
Просте управління
Верстати з ЧПУ прості в використанні і мають інтуїтивно зрозумілий інтерфейс та систему управління, що дозволяє швидко та ефективно виконувати різноманітні виробничі завдання
-
Програмне забезпечення
Ми використовуємо виключно професійне та ліцензійне програмне забезпечення, що гарантує ефективне управління верстатами та мінімізує ризик виникнення несправностей
-
Сервіс
Пропонуємо консультацію та допомогу по підбору обладнання під ваші потреби, пусконалагоджувальні роботи, а також найкращі умови навчання та сервісного обслуговування верстатів з ЧПУ
-
Гарантія
Гарантія на всі верстати з ЧПУ один рік. Також забезпечуємо післягарантійну технічну підтримку та сервісне обслуговування обладнання впродовж всього терміну експлуатації
-
Заводське виконання
Виготовлення верстатів з ЧПУ відбувається на власній виробничій базі з використанням точного обладнання та ретельного дотриманням усіх процесів та стандартів верстатобудування
Загальна інформація
Загальна інформація

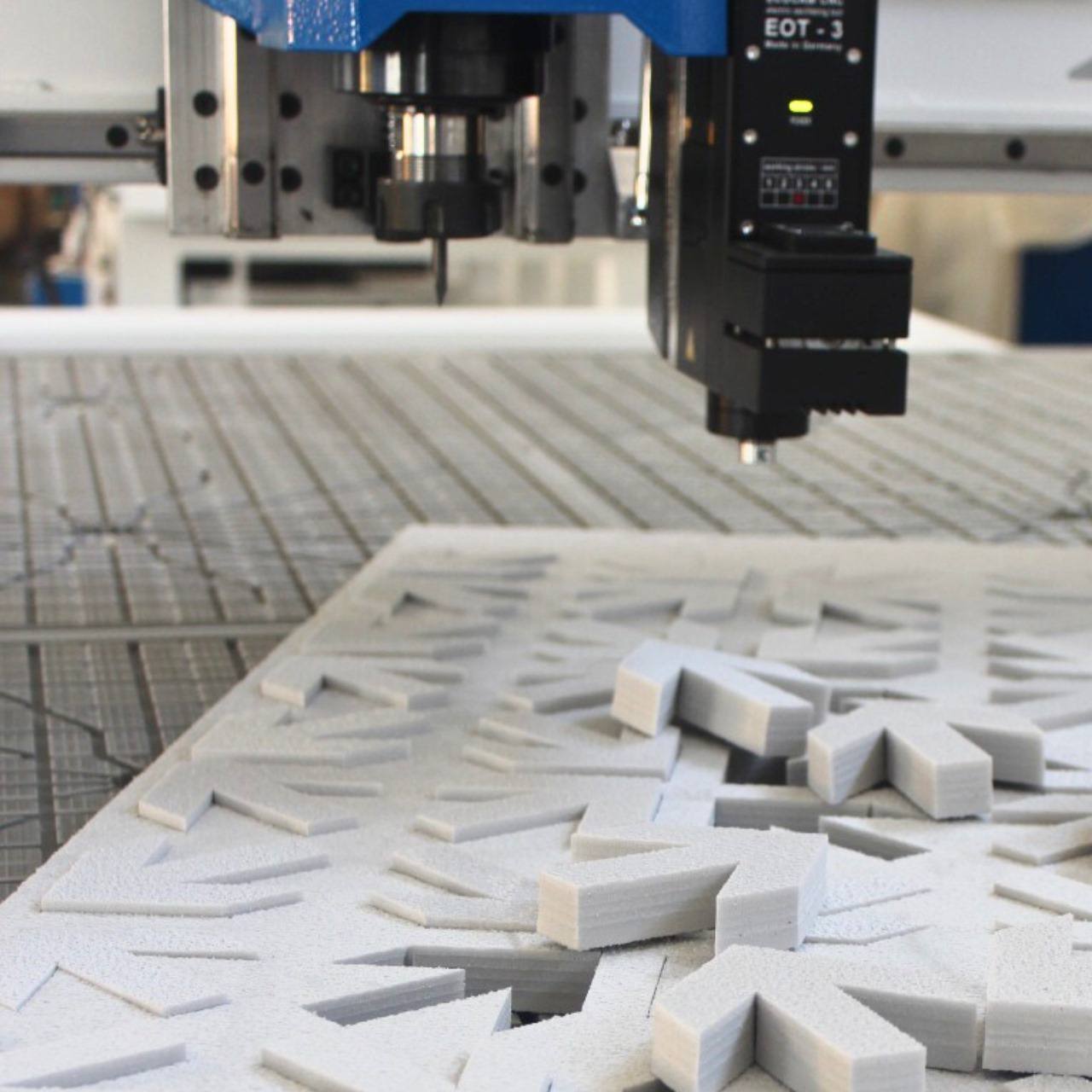

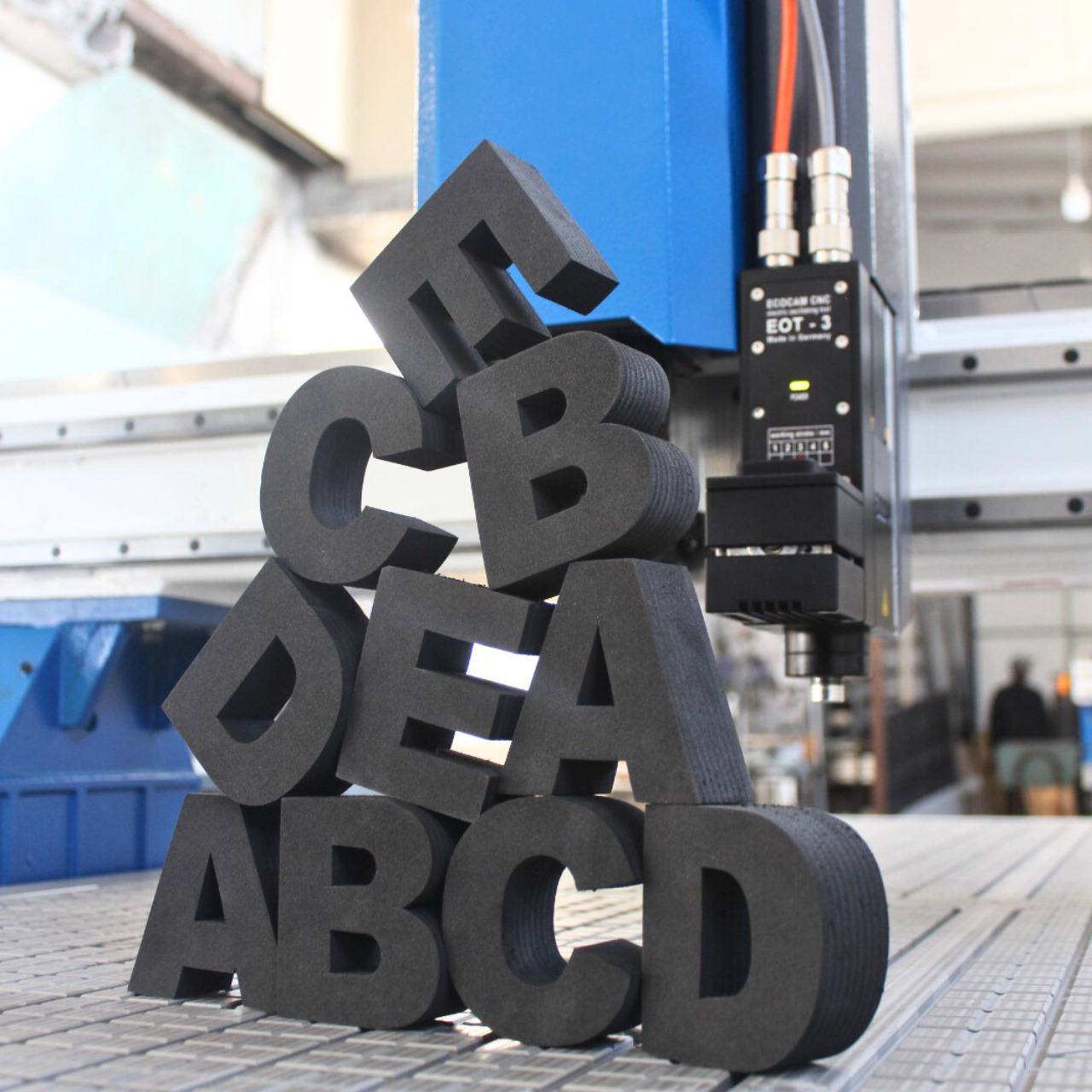

Окрім шпинделя «EdgeCut» оснащений тангенціальним осцилюючим ножом. Це дозволяє виконувати розкрий м’яких піноматеріалів, тканини, стільникового картону.
Переваги моделі
- Тангенціальний осцилюючій ніж
- Висока продуктивність
- Можливість встановлення додаткових опцій
- Міцна конструкція;
- Швидка та надійна робота;
- Проста у використанні система управління
Розмір робочого столу
Y-2500, X-1300, Z-200
Оброблювані матеріали
- Піноматерали (EVA, поролон)
- Картон (пакувальний, стільниковий )
- Деревина (фанера, МДФ, ДСП та інші)
- Пластики (акрил, оргскло, полікарбонат)
- Композитні матеріали (Dibond та Alucobond)
Сфера застосування
- Виготовлення пакування
- Виробництво зовнішньої реклами
- Виробництво сувенірів
- Вироблення 3D декорів
Конструкція
Цільнозварна станина виготовлена зі стальних профільних труб. Опори порталу виконані з литого чавуну для запобіганню надмірних вібрацій при обробці. За для забезпечення якості деталей верстата вони обробляються на сучасному металообробному обладнанні з ЧПУ.
Для керування верстатом використовується сучасний промисловій контролер ЧПУ.
Опції
Технічні характеристики
Робочий стіл верстата (Y×X)
2500×1300 мм
Робочий рух верстата (Y×X×Z)
2500×1300×200 мм
Габарити верстата (Д×Ш×В)
3100×1900×1700 мм
Маса верстата
900 кг
Тип верстата
Фрезерний з тангенціальним ножем
Конструкція
Рухомий портал
Відстань від гайки шпинделя до столу
200 мм
Відстань від низу порталу до столу
200 мм
Стіл із механічною фіксацією заготовки
Комбінований (МДФ + Т-слот)
Напрямні лінійних подач
Рейкові
Механізм подач, вісь Z
Шарико-гвинтова передача
Механізм подач, осі X,Y
Косозуба рейка
Тип редуктора, осі X,Y
Ремінний
Двигуни осей X,Y,Z
Крокові
Максимальна швидкість переміщень, вісь Z
6 м/хв
Максимальна швидкість переміщень, осі X,Y
20 м/хв
Робоча швидкість переміщень
15 м/хв
Потужність шпинделя
3.5 кВт
Обороти шпинделя
6 000-18 000 об/хв
Тип охолодження шпинделя
Повітряне
Зміна інструменту
Ручна
Тип цанги
ER25
Максимальний Ø хвостовика фрези
16 мм
Тип ножа
Тангенціальний осцилюючий
Максимальна частота ударів
2000 ударів/хв
Хід у коливальному режимі
3 мм
Діаметр валу інструменту
6 мм
Датчик вимірювання довжини інструменту
Контактний
Кінцеві датчики
Індуктивні
Система управління (ЧПУ)
E-CNC (Нідерланди)
Мова програмування
G-Code
Діаметр патрубка аспірації
100 мм
Рекомендована продуктивність аспірації
3200 куб.м/год
Напруга живлення
380 В, 50 Гц
Максимальна споживана потужність
7 кВт
Поширені запитання
Чи проводите ви запуск верстата та навчання?
Так. За бажанням клієнта, наші спеціалісти проводять пусконалагоджувальні роботи, а також навчання основам управління верстатом та створення керуючих програм.
Як робити управляючі програми (УП) для верстата?
Для розробки управляючих програм використовуються різноманітні CAM-програми, такі як: ArtCAM, Rhinoceros, Deskproto, тощо.
Наша компанія рекомендує звернути увагу на CAM-систему VCarve Pro від всесвітньо відомого розробника – компанії Vectric. Ми пропонуємо повний курс навчання користування цим продуктом.
Чи можливо встановити інший тип ножа?
На наших верстатах є технічна можливість встановлювати декілька різних ріжучих інструментів (ножів). Базово встановлений осцилюючий тип ножа. Додатково можна встановити тангенціальний ніж та біговальне колесо.
Чи можна зробити УП з використанням фрези та ножа?
На верстатах серії “EdgeCut” встановлений сучасний контролер, який дозволяє виконувати програми з використанням фрези та ножа. Такі двоопераційні програми зручно створювати у САМ-системі VCarve Pro.
Який середній ресурс змінного ножа?
Середній ресурс ножа залежить від матеріалу та режимів різання. На матеріалах, у состав яких входять абразивні компоненти, такий ресурс найнижчий і може обчислюватися десятками або навіть одиницями метрів. Для спінених матеріалів, щільність яких невелика, середній ресурс становитиме сотні метрів, а при збалансованих режимах різання більше кілометра.
Який матеріал жертвенного столу?
Для збереження та подовження ресурсу використовуваних ножей, необхідно під заготовку класти жертвенний матеріал. Наша компанія використовує спеціальний матеріал, який окрім подовження ресурсу ножа покращує утримання заготовки на вакуумному столі.
Як керувати вакуумним столом?
Вакуумний стіл верстата розподілений на декілька вакуумних зон, керування якими може здійснюватися двома способами:
- За допомогою механічних кранів, розташованих на лицьової панелі верстата, які відкривають/закривають подачу повітря на вакуумну зону;
- За допомогою електричних клапанів, керування якими відбувається натисканням відповідних кнопок.
Який компресор потрібен для верстата?
Для верстатів з автоматичною зміною інструменту додатково потрібен компресор. Для стабільної та коректної роботи необхідний компресор, який зможе тримати тиск на вході верстата на рівні 6-8 атм. та має продуктивність 150 л/хв. Бажаний об’єм ресивера компресора – 100 літрів.
Дізнатись вартість
Дізнатись вартість та наявність фрезерного верстата з ЧПУ «EdgeCut» можна на сайті нашого магазину
Якщо вас зацікавила ця модель верстата, будемо раді отримати ваші виробничі завдання та надати професійну консультацію!
Будь ласка, звертайтесь!
