Фрезерний верстат з ЧПУ «ATS-3005»

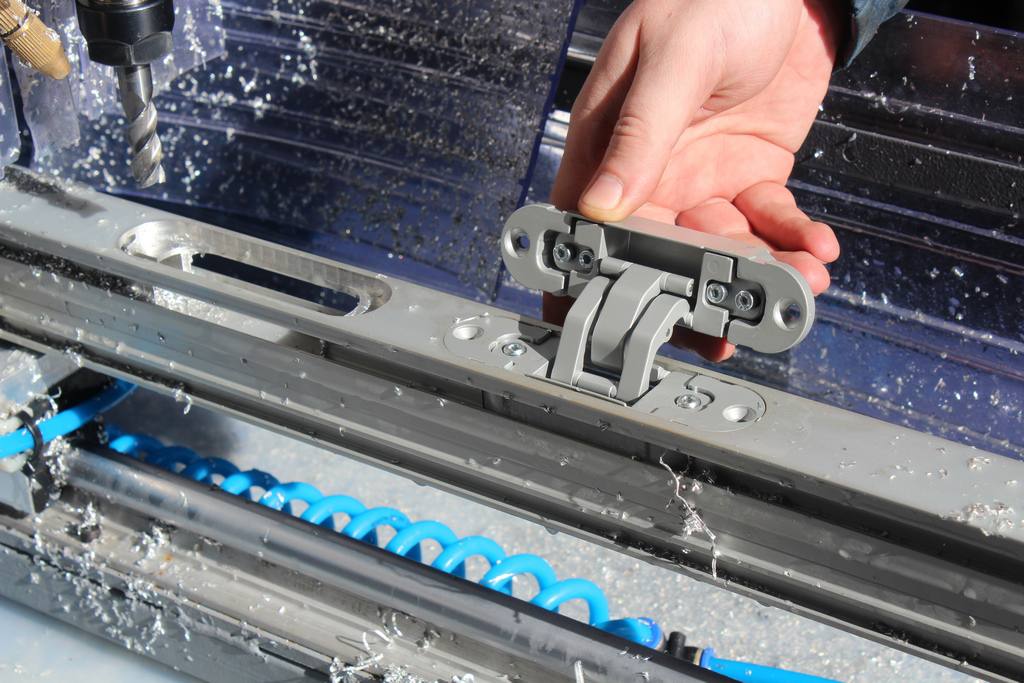

Основне призначення спеціалізованого верстата моделі ATS-3005 – обробка алюмінієвих дверних, віконних, меблевих та конструкційних профілів різних конфігурацій. Верстат відмінно справляється з фрезеруванням пазів та отворів для фурнітури, свердлінням та обрізкою екструдованих алюмінієвих профілів.
Система пневматичного закріплення та позиціонування заготовок дозволяє значно зменшити час простою обладнання, а сквозна конструкція столу дозволяє працювати з заготовками, що перевищують розмір оброблюваної зони верстата.

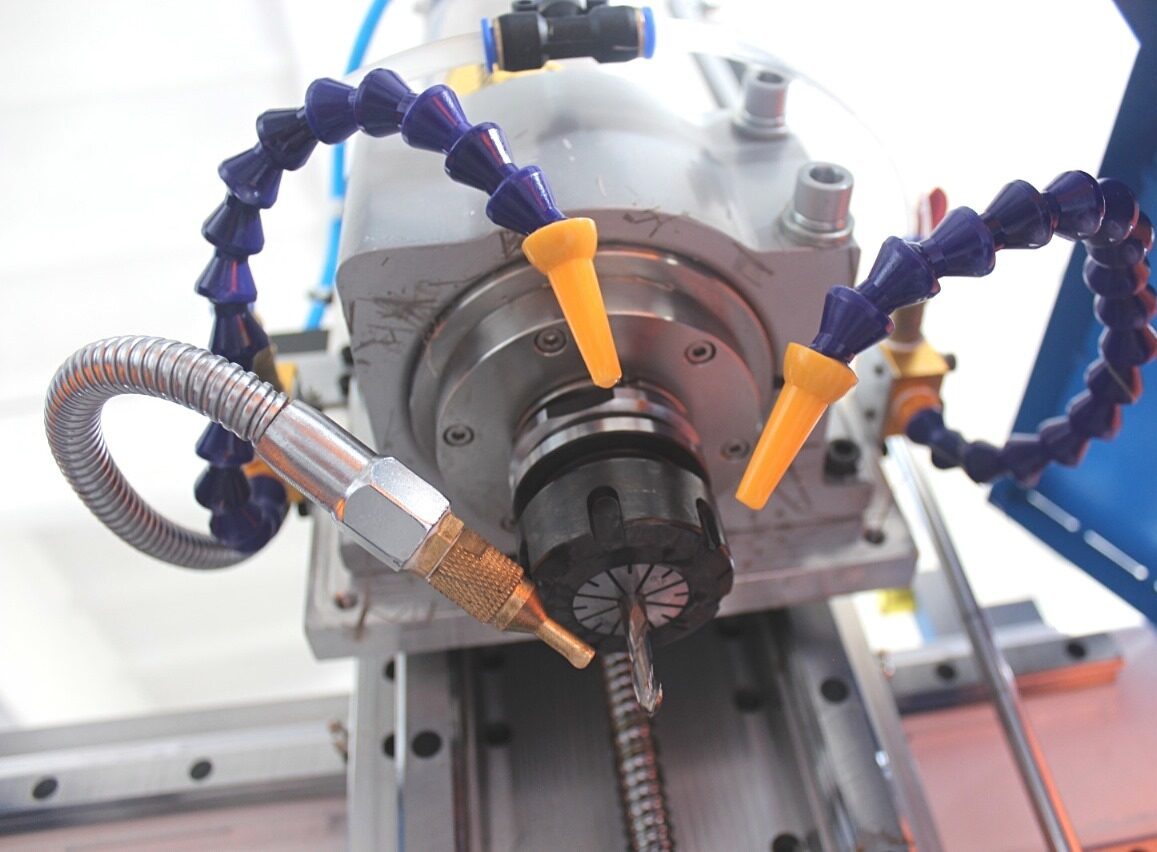

ATS-3005 оснащений системою подачі туману в зону різу для охолодження інструменту та деталей, видалення стружки та полегшення процесу обробки. Для більш складних завдань можна скористатися класичною системою подачі СОЖ, яка також присутня на верстаті.
-
Якісні комплектуючі
При виробництві верстатів з ЧПУ використовуємо тільки якісні брендові комплектуючі, що є запорукою точності, надійності та довготривалим терміном експлуатації фрезерних верстатів з ЧПУ
-
Професійне виробництво
За час існування компанії ми зарекомендували себе як професійне виробництво, що активно розвивається і працює над модернізацією обладнання та створенням нових моделей верстатів
-
Надійний шпиндель
В верстатах нашого виробництва використовуються якісні шпинделі провідних виробників світу з рідинним та повітряним охолодженням, що забезпечує точність обробки матеріалів
-
Просте управління
Верстати з ЧПУ прості в використанні і мають інтуїтивно зрозумілий інтерфейс та систему управління, що дозволяє швидко та ефективно виконувати різноманітні виробничі завдання
-
Програмне забезпечення
Ми використовуємо виключно професійне та ліцензійне програмне забезпечення, що гарантує ефективне управління верстатами та мінімізує ризик виникнення несправностей
-
Сервіс
Пропонуємо консультацію та допомогу по підбору обладнання під ваші потреби, пусконалагоджувальні роботи, а також найкращі умови навчання та сервісного обслуговування верстатів з ЧПУ
-
Гарантія
Гарантія на всі верстати з ЧПУ один рік. Також забезпечуємо післягарантійну технічну підтримку та сервісне обслуговування обладнання впродовж всього терміну експлуатації
-
Заводське виконання
Виготовлення верстатів з ЧПУ відбувається на власній виробничій базі з використанням точного обладнання та ретельного дотриманням усіх процесів та стандартів верстатобудування
Загальна інформація
Загальна інформація
Верстат моделі «ATS-3005» спеціально розроблено для фрезерування та свердління алюмінієвих та ПВХ профілів.
Переваги моделі
- Висока продуктивність
- Спеціалізована система кріплення заготовки
- Міцна конструкція;
- Швидка та надійна робота;
- Проста у використанні система управління
Розмір робочого столу
Y-3020, X-200, Z-200
Оброблювані матеріали
- М’які метали (алюміній, латунь)
- Пластики (ПВХ, акрил, оргскло, полікарбонат)
- Композитні матеріали (Вуглепластик, склопластик)
Сфера застосування
- Будівельне виробництво
- Меблеве виробництво
- Виробництво торгівельного обладнання
- Виробництво виставкового обладнання
Конструкція
Цільнозварна станина виготовлена зі стальних профільних труб. Опори порталу виконані з литого чавуну для запобіганню надмірних вібрацій при обробці. За для забезпечення якості деталей верстата вони обробляються на сучасному металообробному обладнанні з ЧПУ.
Для керування верстатом використовується сучасний промисловій контролер ЧПУ.
Опції
Технічні характеристики
Робочий стіл верстата (Y×X)
3000×200 мм
Робочий рух верстата (Y×X×Z)
3000×200×200 мм
Габарити верстата (Д×Ш×В)
3200×1000×1700 мм
Маса верстата
950 кг
Тип верстата
Фрезерний
Конструкція
Рухомий портал
Тип фіксації заготовки (профілю)
Пневматичний притиск
Тип охолодження фрези
Система МОР
Напрямні лінійних подач
Рейкові
Механізм подач, вісь Z
Шарико-гвинтова передача
Механізм подач, осі X,Y
Косозуба рейка
Тип редуктора, осі X,Y
Ремінний

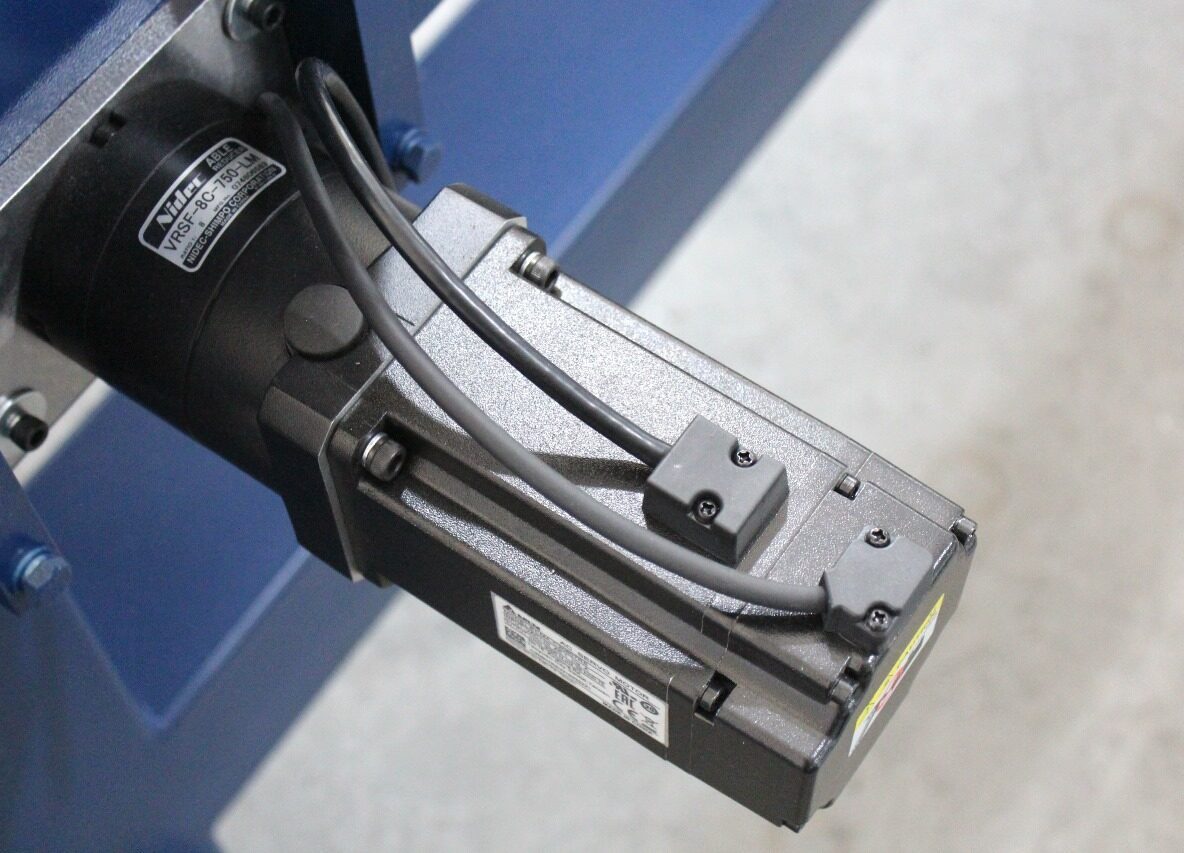

Двигуни осей X,Y,Z
Крокові
Максимальна швидкість переміщень, вісь Z
6 м/хв
Максимальна швидкість переміщень, осі X,Y
20 м/хв
Робоча швидкість переміщень *
15 м/хв
Потужність шпинделя
3.2 кВт
Обороти шпинделя
6 000-24 000 об/хв
Тип охолодження шпинделя
Рідинне
Зміна інструменту
Ручна
Тип цанги
ER20
Максимальний Ø хвостовика фрези
13 мм
Датчик вимірювання довжини інструменту
Контактний
Кінцеві датчики
Індуктивні
Система управління (ЧПУ)
NC Studio
Мова програмування
G-Code
Необхідний тиск повітря
6 атм
Напруга живлення
380 В, 50 Гц
Максимальна споживана потужність
5 кВт
Поширені запитання
Чи проводите ви запуск верстата та навчання?
Так. За бажанням клієнта, наші спеціалісти проводять пусконалагоджувальні роботи, а також навчання основам управління верстатом та створення керуючих програм.
Чи передбачено у верстаті охолодження ріжучого інструменту?

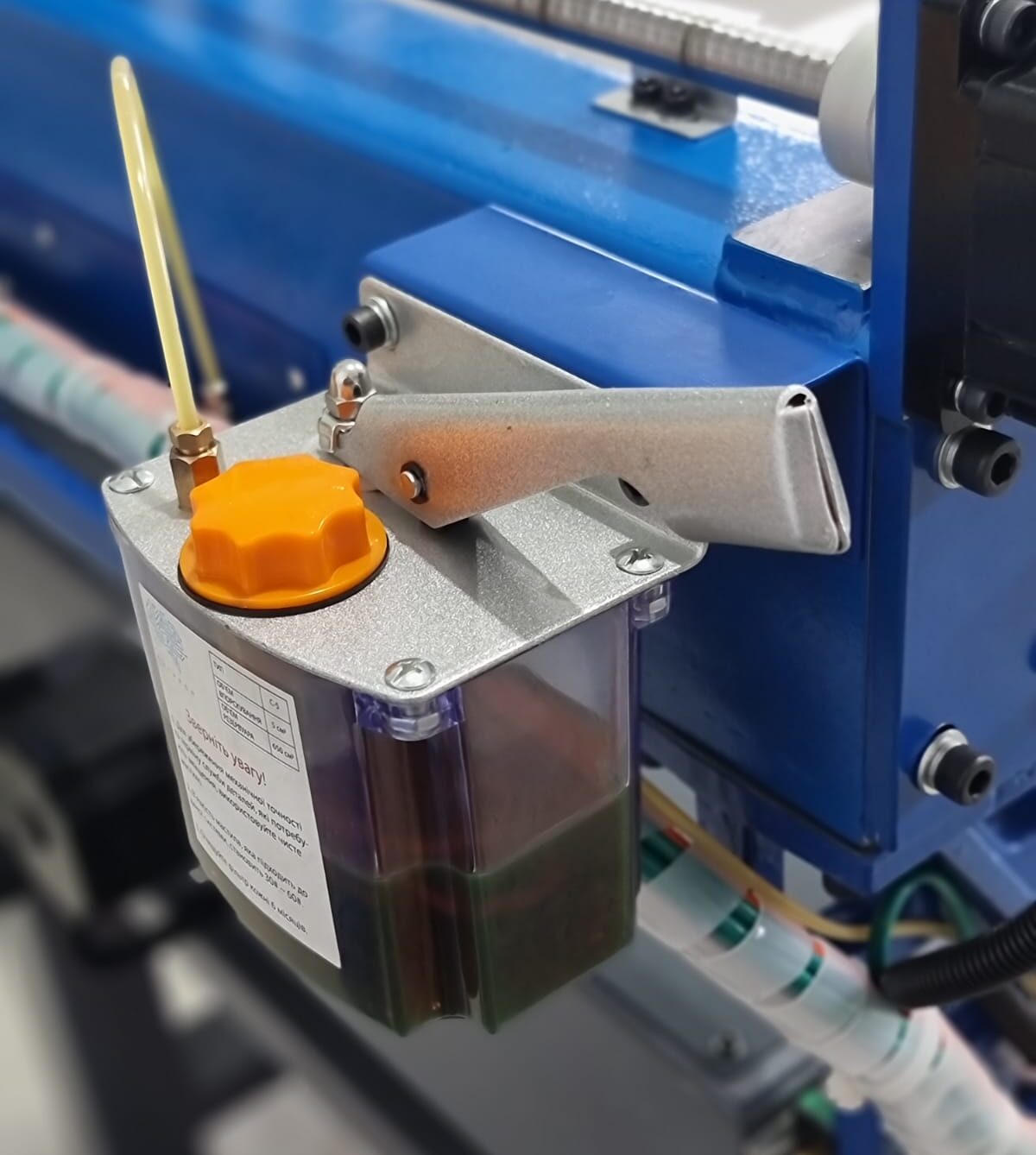

У верстаті “ATS-3005” реалізована система подачі мастильно-охолоджуючої рідини (МОР) для додаткового змащення та охолодження інструменту. Використання системи МОР необхідне при обробці алюмінієвих, мідних та інших профилей з м’яких металів. Система є замкнутою та забезпечує безперервну циркуляцію мастильно-охолоджуючої рідини.
Як здійснюється фіксація заготовки?

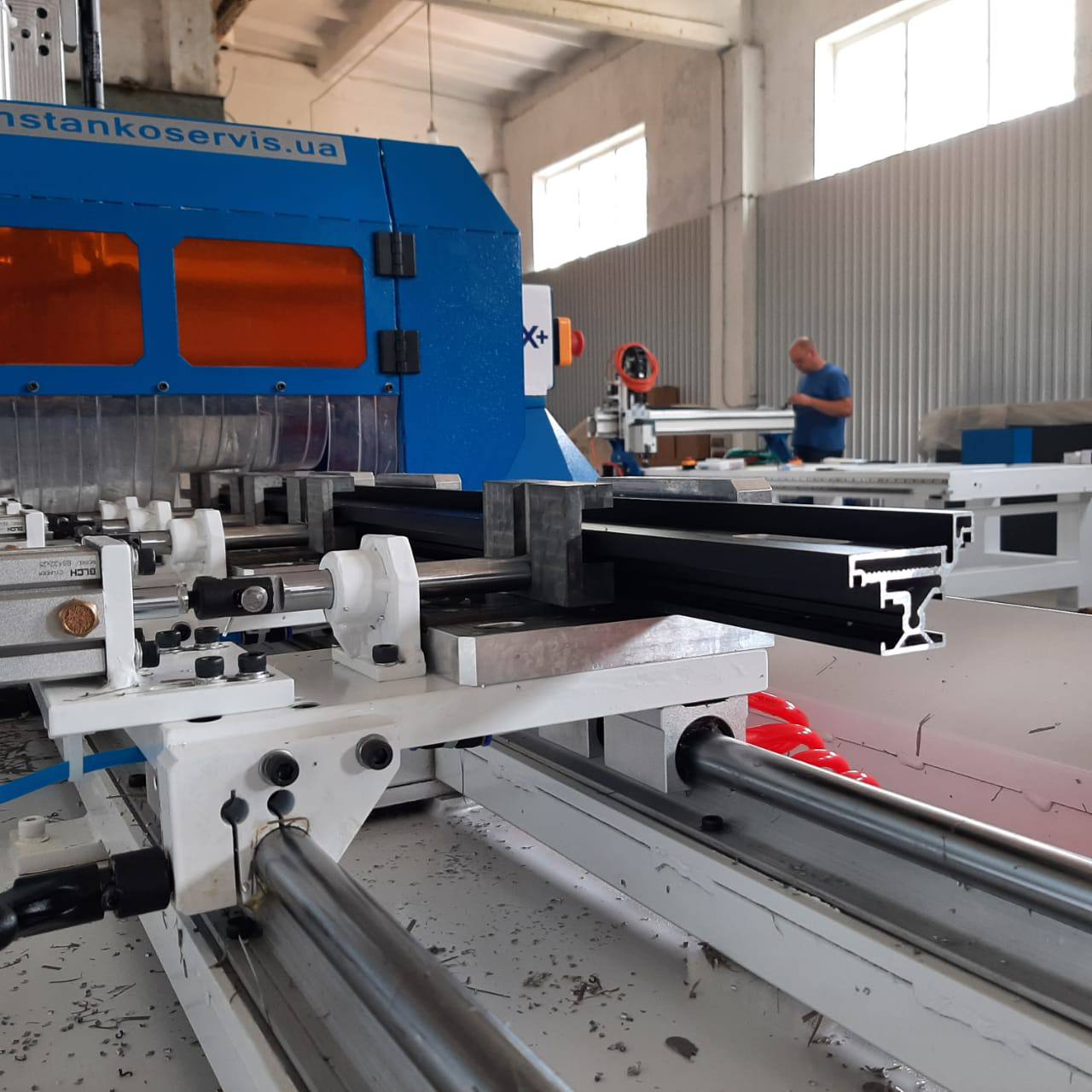

Кріплення заготовки здійснюється за рахунок механічно-пневматичних пересувних модулей, які встановлені у робочій зоні верстата, вздовж осі “Y” у кількості 4 шт. Управління пневматичними затискачами здійснюється за допомогою педалі, що є зручною системою управління для оператора верстата.
Чи можна встановити заготовку більшої довжини?
Робочий стіл верстата “ATS-3005” є наскрізним, що дозволяє фіксувати заготовки, які за довжиною перевищують максимальну зону обробки.
Скільки сторін заготовки обробляється без переустановки?
В базовій комплектації верстата, фіксація заготовки відбувається в одному положенні, тобто без переустановки можна обробляти одну сторону заготовки. Для обробки іншої сторони необхідно вручну виконати проворот заготовки. Опціонально можна встановити поворотну систему, яка дозволяє обробляти заготовку з трьох сторін без переустановки.
Чи можливо встановити шпиндель з АЗІ?
Верстат “ATS-3005” комплектується шпинделем з ручною зміною інструменту. Опціонально є можливість встановлення шпинделя з автоматичною зміною інструменту та магазином лінійного типу.
Чи є оснащення для кріплення універсальним?
Оснащення для кріплення заготовки є універсальним у випадку коли перетин профілю є простим (прямокутник, квадрат, коло, тощо). У випадку складного перетину, оснащення для кріплення розробляється для кожного такого профілю окремо.
Який компресор потрібен для верстата?
Для верстатів з автоматичною зміною інструменту додатково потрібен компресор. Для стабільної та коректної роботи необхідний компресор, який зможе тримати тиск на вході верстата на рівні 6-8 атм. та має продуктивність 150 л/хв. Бажаний об’єм ресивера компресора – 100 літрів.
