Фрезерний верстат з ЧПУ «ATS-2513.Auto»
Фрезерний верстат з ЧПУ з автоматичною зміною інструменту, призначений для високошвидкісної обробки: дерева, ДСП, МДФ, фанери, полістиролу, штучного каменю, акрилового скла та оргскла, модельного пластику.
Даний верстат використовується для виконання фрезерних робіт на плоских заготовках, для гравірувальних робіт та різьблення по дереву.
Автоматична зміна інструменту дозволяє в автоматичному режимі змінювати та вимірювати інструмент, виключаючи людський фактор, тим самим підвищуючи точність та швидкість обробки.
Функція автоматичної зміни інструменту значно заощаджує час оператора на відміну від верстатів з ручною зміною інструменту (відео)
-
Якісні комплектуючі
При виробництві верстатів з ЧПУ використовуємо тільки якісні брендові комплектуючі, що є запорукою точності, надійності та довготривалим терміном експлуатації фрезерних верстатів з ЧПУ
-
Професійне виробництво
За час існування компанії ми зарекомендували себе як професійне виробництво, що активно розвивається і працює над модернізацією обладнання та створенням нових моделей верстатів
-
Надійний шпиндель
В верстатах нашого виробництва використовуються якісні шпинделі провідних виробників світу з рідинним та повітряним охолодженням, що забезпечує точність обробки матеріалів
-
Просте управління
Верстати з ЧПУ прості в використанні і мають інтуїтивно зрозумілий інтерфейс та систему управління, що дозволяє швидко та ефективно виконувати різноманітні виробничі завдання
-
Програмне забезпечення
Ми використовуємо виключно професійне та ліцензійне програмне забезпечення, що гарантує ефективне управління верстатами та мінімізує ризик виникнення несправностей
-
Сервіс
Пропонуємо консультацію та допомогу по підбору обладнання під ваші потреби, пусконалагоджувальні роботи, а також найкращі умови навчання та сервісного обслуговування верстатів з ЧПУ
-
Гарантія
Гарантія на всі верстати з ЧПУ один рік. Також забезпечуємо післягарантійну технічну підтримку та сервісне обслуговування обладнання впродовж всього терміну експлуатації
-
Заводське виконання
Виготовлення верстатів з ЧПУ відбувається на власній виробничій базі з використанням точного обладнання та ретельного дотриманням усіх процесів та стандартів верстатобудування
Загальна інформація
Загальна інформація
Верстат «ATS-2513.Auto» – це розвиток моделі «ATS-2513» у напрямку збільшення автоматизації завдяки установці системи автоматичної зміни інструменту. Верстат має більшу продуктивність, що краще підходить для виробництва масової продукції.
Переваги моделі
- Висока продуктивність
- Можливість встановлення додаткових опцій
- Міцна конструкція;
- Швидка та надійна робота;
- Проста у використанні система управління
Розмір робочого столу
Y-2500, X-1300, Z-200*
*Можливе збільшення ходу по “Z” до 300 мм
Оброблювані матеріали
- Деревина (фанера, МДФ, ДСП та інші)
- Пластики (акрил, оргскло, полікарбонат)
- Композитні матеріали (Dibond та Alucobond)
- М’які метали (алюміній, латунь, мідь)
Сфера застосування
- Меблеве виробництво
- Вироблення 3D декорів
- Виробництво зовнішньої реклами
- Моделебудування
- Виробництво торгівельного обладнання
- Виготовлення прес-форм
Конструкція
Цільнозварна станина виготовлена зі стальних профільних труб. Опори порталу виконані з литого чавуну для запобіганню надмірних вібрацій при обробці. За для забезпечення якості деталей верстата вони обробляються на сучасному металообробному обладнанні з ЧПУ.
Для керування верстатом використовується сучасний промисловій контролер ЧПУ.

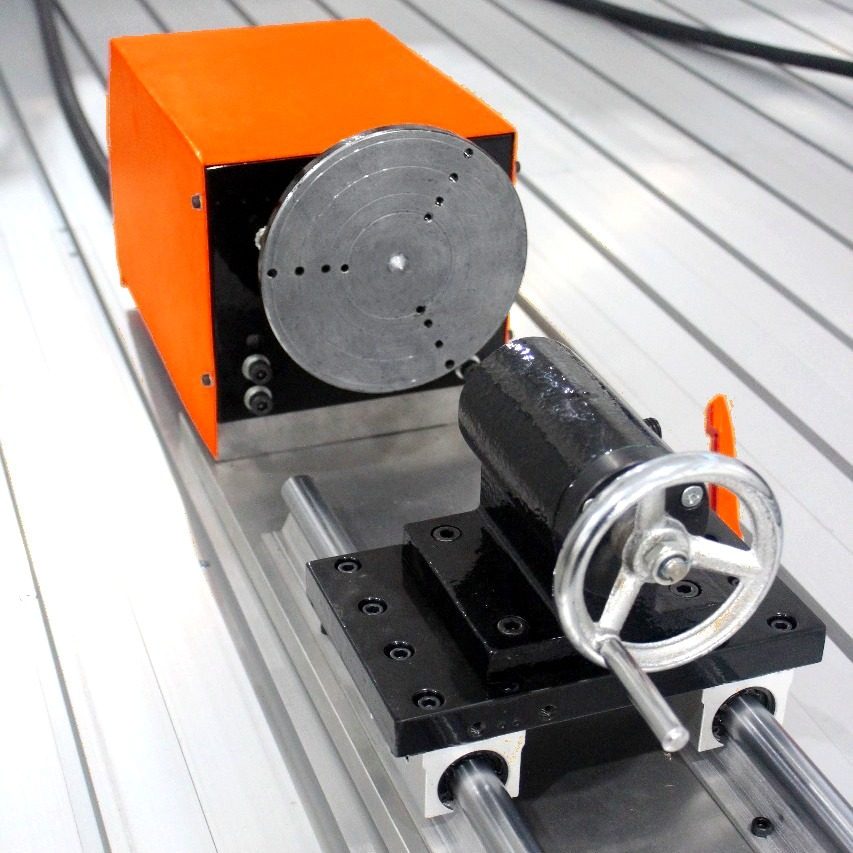

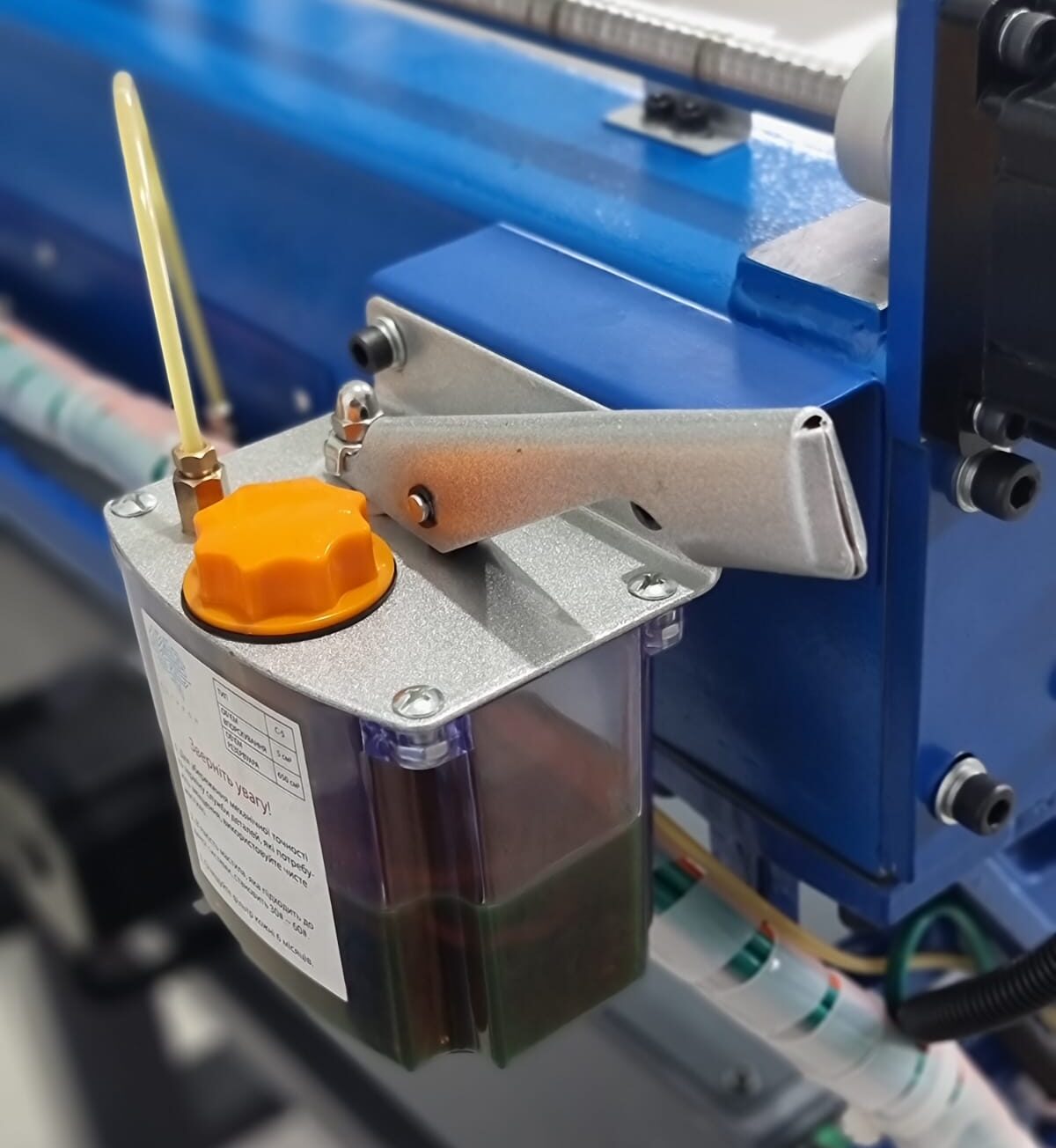

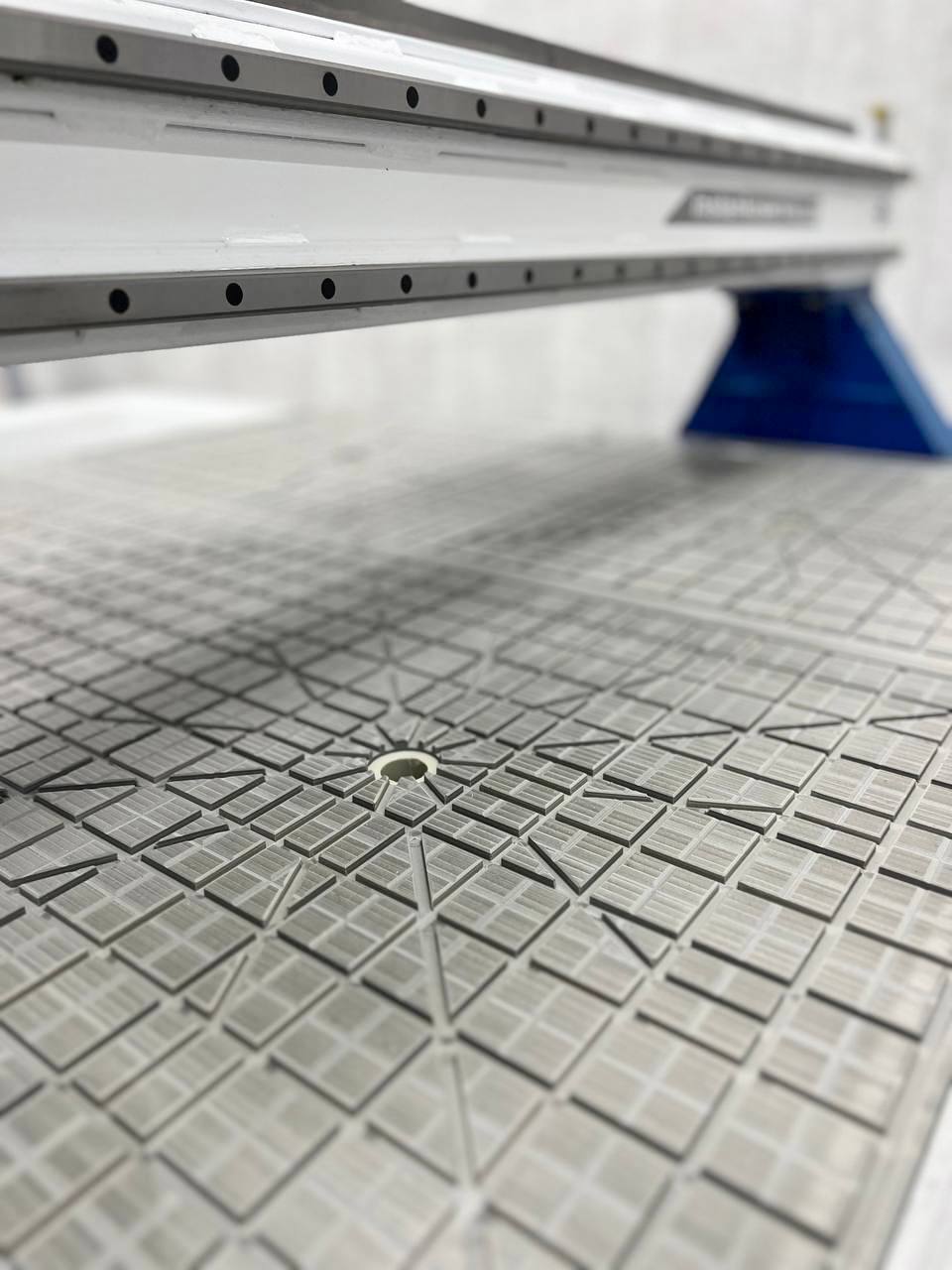

Опції
Технічні характеристики
Робочий стіл верстата (Y×X)
2500×1300 мм
Робочий рух верстата (Y×X×Z)
2500×1300×200 мм
Габарити верстата (Д×Ш×В)
3200×1900×1800 мм
Маса верстата
960 кг
Тип верстата
Фрезерний
Конструкція
Рухомий портал
Відстань від гайки шпинделя до столу
200 мм
Відстань від низу порталу до столу
200 мм
Стіл із механічною фіксацією заготовки
Профільований алюміній (Т-слот)
Напрямні лінійних подач
Рейкові
Механізм подач, вісь Z
Шарико-гвинтова передача
Механізм подач, осі X,Y
Косозуба рейка
Тип редуктора, осі X,Y
Ремінний
Двигуни осей X,Y,Z
Крокові
Максимальна швидкість переміщень, вісь Z
6 м/хв
Максимальна швидкість переміщень, осі X,Y
20 м/хв
Робоча швидкість переміщень *
15 м/хв
Потужність шпинделя
7.5 кВт
Обороти шпинделя
6 000-24 000 об/хв
Тип охолодження шпинделя
Повітряне
Зміна інструменту
Автоматична
Інструментальний магазин
Лінійний
Тип оправлення
ISO30
Кількість оправок у магазині
від 4 шт
Тип цанги
ER32
Максимальний Ø хвостовика фрези
20 мм
Датчик вимірювання довжини інструменту
Контактний
Кінцеві датчики
Індуктивні
Система управління (ЧПУ)
NC60A
Мова програмування
G-Code

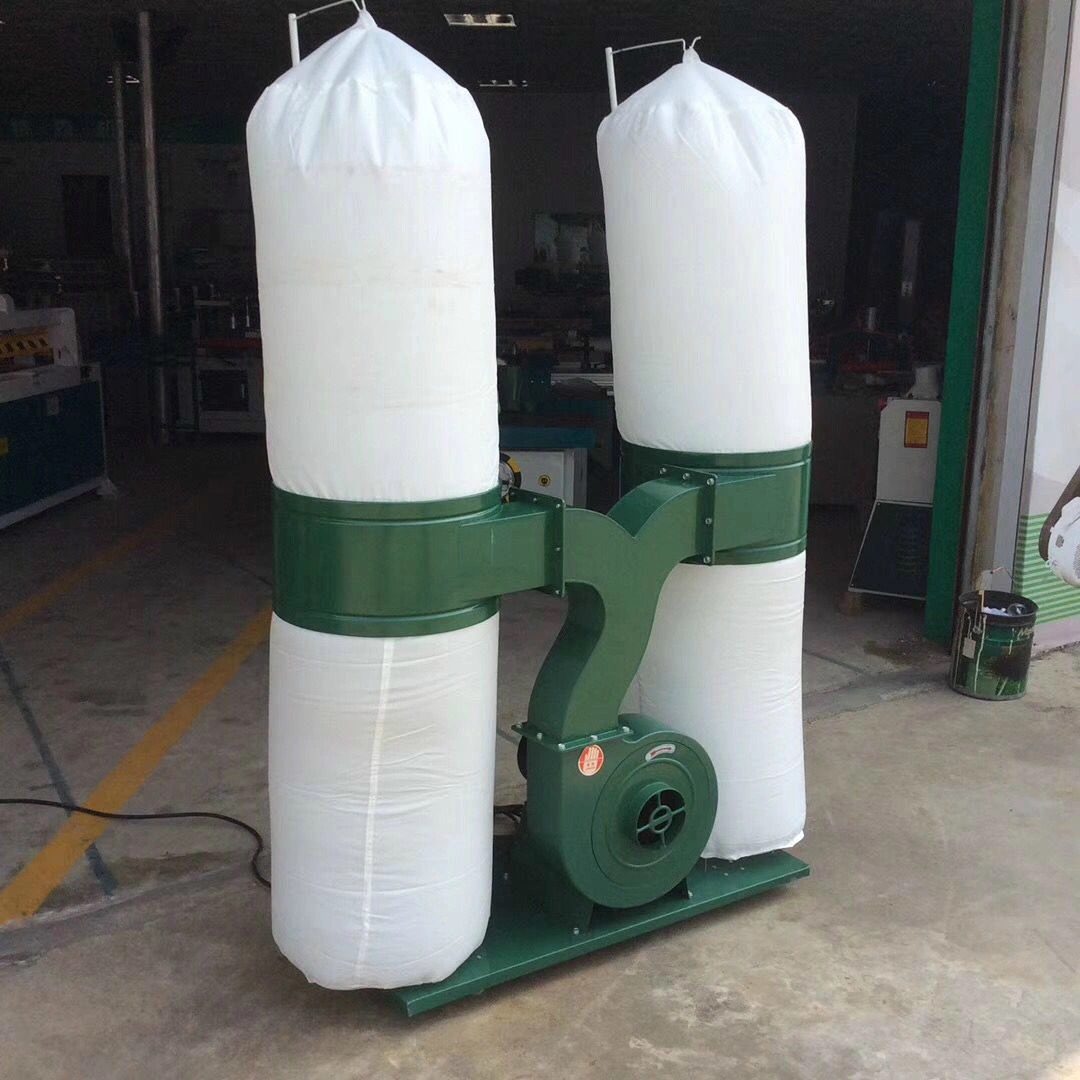

Діаметр патрубка аспірації
100 мм
Рекомендована продуктивність аспірації
3200 куб.м/год
Напруга живлення
380 В, 50 Гц
Максимальна споживана потужність
10 кВт
Поширені запитання
Чи проводите ви запуск верстата та навчання?
Так. За бажанням клієнта, наші спеціалісти проводять пусконалагоджувальні роботи, а також навчання основам управління верстатом та створення керуючих програм.
Чи можливо збільшити кількість інструментів у магазині?
У базовій комплектації верстата встановлено 4 змінних інструмента у магазині. Цю кількість можна збільшити до 7 інструментів без внесення змін у конструкцію. Для розміщення ще більшої кількості інструментів потрібна зміна розташування лінійного магазину.
Який компресор потрібен для верстата?
Для верстатів з автоматичною зміною інструменту додатково потрібен компресор. Для стабільної та коректної роботи необхідний компресор, який зможе тримати тиск на вході верстата на рівні 8-10 атм. та має продуктивність 420 л/хв. Бажаний об’єм ресивера компресора – не менше 200 літрів.
Який шпиндель з АЗІ обрати?
Наша компанія у верстатах з автоматичною зміною інструменту використовує шпинделі італійського та китайського виробництва.
Переваги італійського шпинделя: точність виробництва, великий ресурс використання (не менше 5 років), ремонтопридатність. До недоліків такого шпинделя можна віднести його високу вартість.
До переваг китайського шпинделя відноситься його низька вартість, а до недоліків менший ресурс використання, у порівнянні з італійськими виробниками.

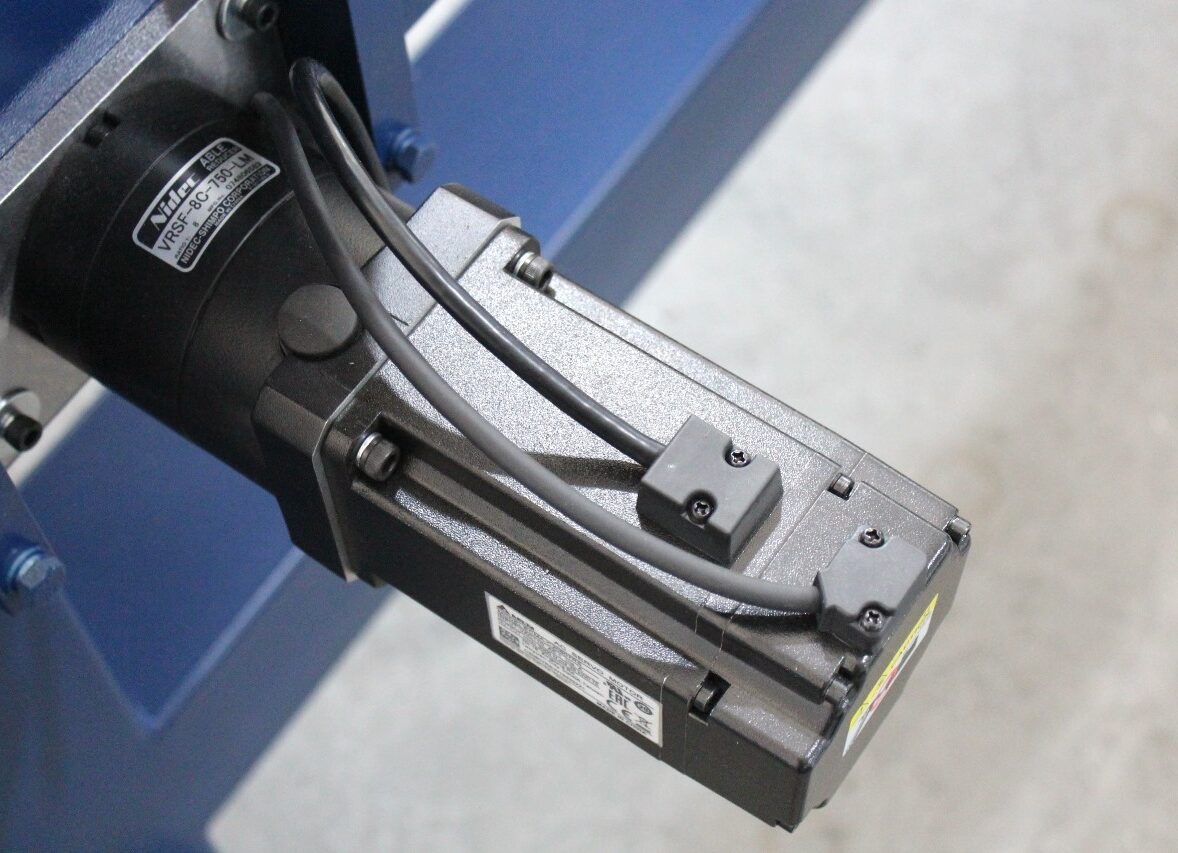

Що обрати: крокові або серво двигуни?
Переваги крокових двигунів: низька ціна, можливість роботи на низьких оборотах без погіршення характеристик, точніше позиціонування, відсутність потреби у зворотному зв’язку, добре переносять механічні навантаження.
Переваги серводвигунів: точність переміщення, безшумність роботи, високе прискорення, експлуатаційний ресурс, плавність ходу.
Таким чином, вибір серводвигуна або крокового двигуна як привода на верстат слід здійснювати, керуючись виключно економічною і технічною доцільністю.
Детальніше ознайомитись з принципами роботи крокових та серводвигунів можна ->тут<-
Чи потрібен комплект ПК для верстата?
Для керування верстатами з автоматичною зміною інструменту використовується промисловий комп’ютер, який інтегрується в ланцюг керування верстатом. Таким чином, ПК для таких верстатів не потрібен.
Як захистити верстат від перепадів напруги?
Для стабільної роботи верстата та для уникнення збоїв, пов’язаних з перепадом напруги, ми, як виробник, додатково рекомендуємо на вхід верстата встановлювати стабілізатор напруги.
Як транспортується верстат?
Верстат транспортується у зібраному вигляді у заводський упаковці. Загальні розміри верстата габаритні, тому його перевезення дозволяється на відповідних по розмірах та навантаженнях транспортних засобах.
Дізнатись вартість
Дізнатись вартість та наявність фрезерного верстата з ЧПУ «ATS-2513.Auto» можна на сайті нашого магазину
Якщо вас зацікавила ця модель верстата, будемо раді отримати ваші виробничі завдання та надати професійну консультацію!
Будь ласка, звертайтесь!
