ATS-3020.Auto

Модель фрезерного станка с ЧПУ большого формата, оснащенный шпинделем с автоматической сменой инструмента

  • Качественные комплектующие

    При производстве станков с ЧПУ используем только качественные брендовые комплектующие, что является гарантией  надежности и точности фрезерных станков с ЧПУ

  • Профессиональная команда

    Мы зарекомендовали себя как активно развивающаяся профессиональная команда специалистов, которая модернизирует существующие и создает новые модели станков с ЧПУ

  • Надежный шпиндель

    Использование качественных шпинделей с водяным или воздушным охлаждением обеспечивает надежность станков и высокую точность обработки материалов

  • Простота управления

    Станки с ЧПУ просты в использовании и имеют интуитивно понятный интерфейс и систему управления, что позволяет быстро и эффективно выполнять различные производственные задачи

  • Программное обеспечение

    Мы используем только лицензионное программное обеспечение, что гарантирует эффективное управление станками и минимизирует риск возникновения неисправностей





  • Сервис

    Предлагаем консультацию и помощь по подбору оборудования для ваших потребностей, пусконаладочные работы, а также лучшие условия обучения и сервисного обслуживания

  • Гарантия

    Гарантия на все станки с ЧПУ один год. Послегарантийная техническая поддержка и сервисное обслуживание на протяжении всего срока эксплуатации оборудования





  • Заводское исполнение

    Изготовление станков с ЧПУ происходит  с использованием точного оборудования и тщательного соблюдения всех процессов и стандартов станкостроения

Общая информация

Общая информация

Станок «ATS-3020.Auto» – это модернизация модели «ATS-3020» в направлении увеличения автоматизации, благодаря установке системы автоматической смены инструмента. Этот станок позволяет пользоваться технологией раскроя Nesting.



Преимущества модели

  • Высокая продуктивность
  • Возможность установки дополнительных опций
  • Прочная конструкция
  • Быстрота и надежность
  • Простая в использовании система управления





Розмір робочого столу

Y-3100, X-2100, Z-200*

*Возможно увеличение хода по «Z» до 300 мм

Обрабатываемые материалы

  • Древесина (фанера, МДФ, ДСП и др.)
  • Пластики (акрил, оргстекло, поликарбонат)
  • Композитные материалы (Dibond и Alucobond)
  • Мягкие металлы (алюминий, латунь, медь)

Сфера применения

  • Мебельное производство
  • Изготовление 3D декоров
  • Производство наружной рекламы
  • Моделестроение
  • Производство торгового оборудования
  • Изготовление пресс-форм

Конструкция

Цельносварная станина изготовлена из стальных профильных труб. Опоры портала выполнены из литого чугуна для предотвращения чрезмерных вибраций при обработке. Для обеспечения качества деталей станка они обрабатываются на современном металлообрабатывающем оборудовании с ЧПУ

Опции

Программное обеспечение VCarve Pro

Официальное программное обеспечение VCarvePro предлагает различные инструменты и опции для создания управляющих программ для станков с ЧПУ, включая резку, фрезерование, гравировку, обработку плоских и трехмерных поверхностей

Вакуумный стол

Матричный стол из ударопрочного композитного материала и мощный насос обеспечивают надежную фиксацию листовых материалов. Дополнительно может оснащаться интегрированными Т-слотами для комбинированного крепления обрабатываемых заготовок

Замена шаговых двигателей на серво

По сравнению с шаговыми, серводвигатели обеспечивают большую скорость и плавность работы станка. Эту опцию рекомендуется выбирать, если основным требованием является высокая производительность.

Система аспирации

Система аспирации используется для удаления пыли, стружки, опилок из зоны обработки станка. Удаленный материал собирается в двух многоразовых мешках. Это позволяет улучшить качество резки и обеспечивает чистоту воздуха в зоне работы оператора станка.

Централизованная смазка механики

Обеспечивает удобный уход за станком, поскольку дает возможность быстрой смазки всех необходимых узлов. Для подачи смазочного материала используется насос с ручным управлением.

Технические характеристики

Рабочий стол станка (Y×X)

3100×2100 мм

Рабочий ход станка (Y×X×Z)

3100×2100×200 мм

Габариты станка (Д×Ш×В)

3900×2700×1700 мм

Масса станка

1200 кг

Тип станка

Фрезерный

Конструкция

Подвижный портал

Расстояние от гайки шпинделя до стола

200 мм

Расстояние от портала до стола

200 мм

Стол с механической фиксацией заготовки

Профилированный алюминий (Т-слот)

Направляющие линейных подач

Рельсовые

Механизм подачи, ось Z

Шарико-винтовая передача

Механизм подачи, оси X,Y

Косозубая рейка

Тип редуктора, оси X,Y

Ременные

Приводы осей X,Y,Z

Шаговые

Максимальная скорость перемещений, ось Z

6 м/мин

Максимальная скорость перемещений, оси X,Y

20 м/мин

Рабочая скорость перемещений

15 м/мин

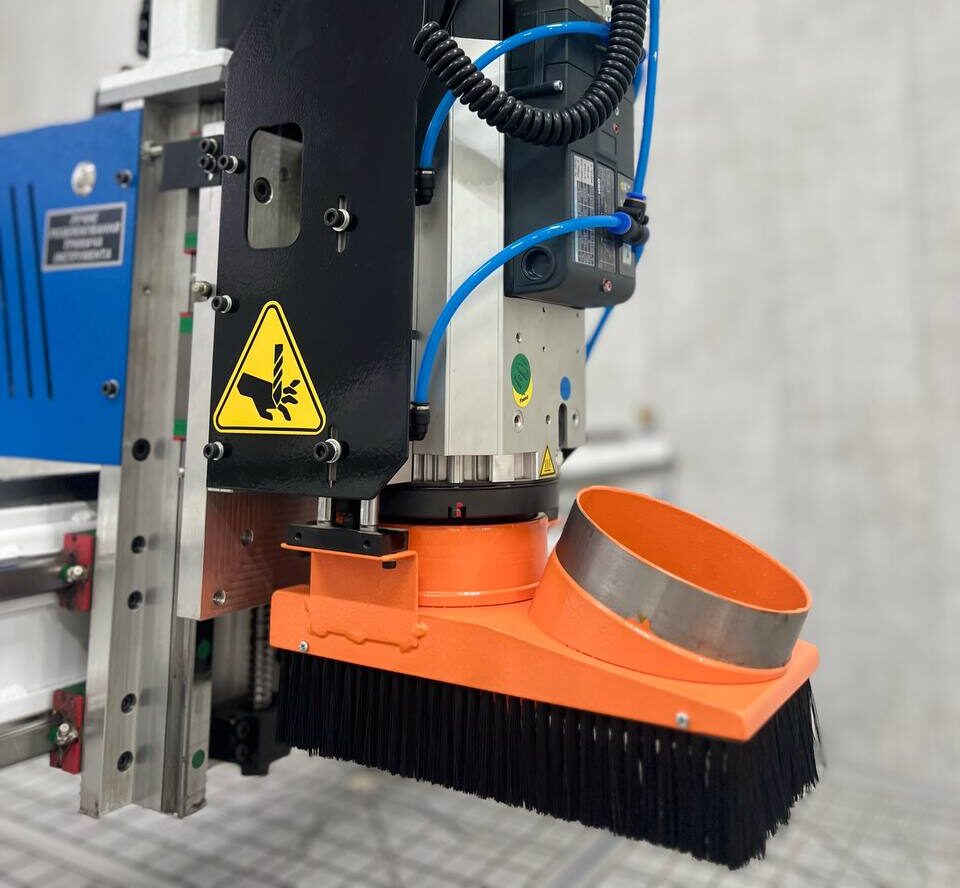

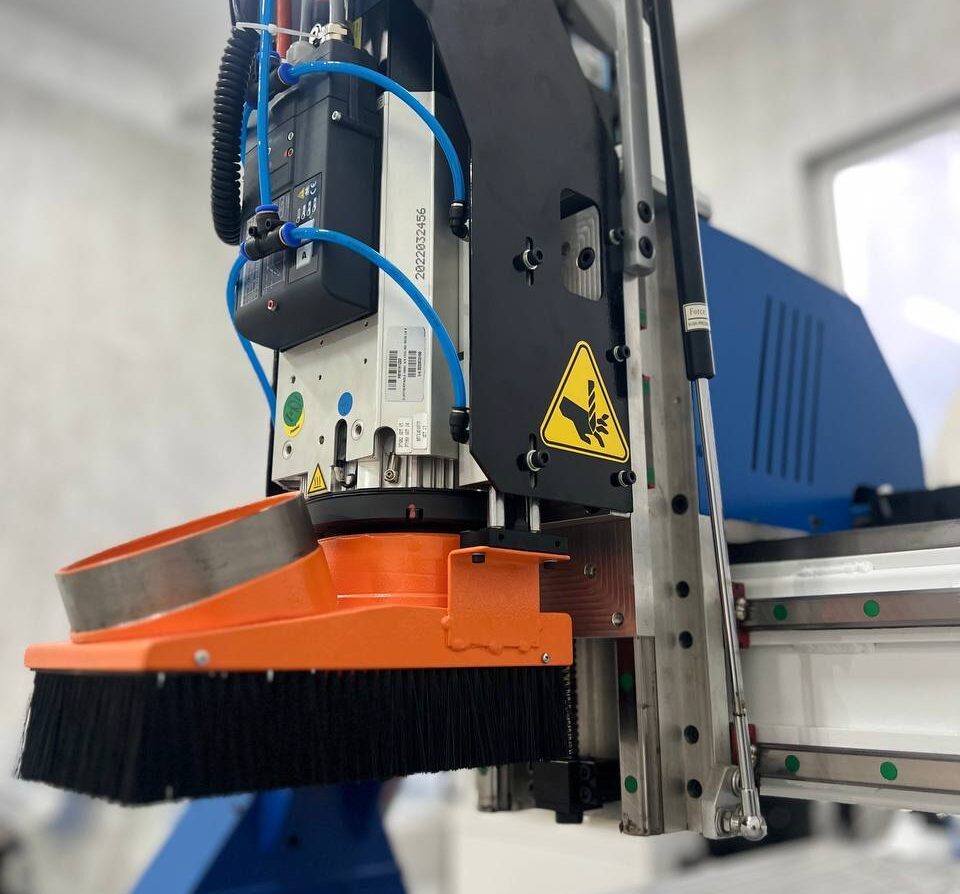

Мощность шпинделя

7.5 кВт

Обороты шпинделя

6 000-24 000 об/мин

Тип охлаждения шпинделя

Воздушное

Смена инструмента

Автоматическая

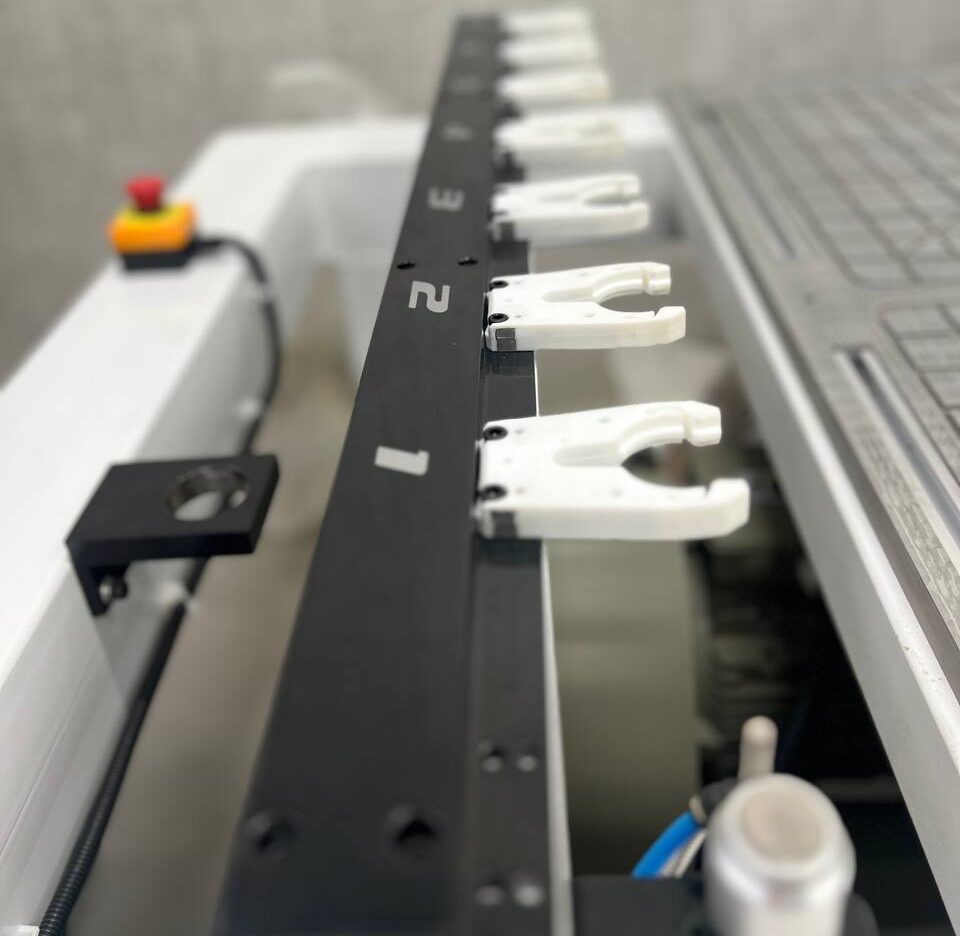

Инструментальный магазин

Линейный

Тип оправки

ISO30

Количество оправок в магазине

от 4 шт

Тип цанги

ER32

Максимальный Ø хвостовика фрезы

20 мм

Датчик измерения длины инструмента

Контактний

Конечные датчики

Индуктивные

Система управления (ЧПУ)

NC60A

Язык программирования

G-Code

Диаметр патрубка аспирации

100 мм

Рекомендуемая производительность аспирации

3200 куб.м/час

Напряжение питания

380 В, 50 Гц

Максимальная потребляемая мощность

10 кВт

Часто задаваемые вопросы

Проводите ли вы запуск станка и обучение?

Да. По желанию клиента, наши специалисты проводят пусконаладочные работы, а также обучение работе на станке и созданию управляющих программ.

Можно ли увеличить количество инструментов в магазине?

В базовой комплектации станка установлено 4 сменных инструмента в магазине. Это количество можно увеличить до 7 инструментов без внесения изменений в конструкцию. Для размещения еще большего количества инструментов требуется изменение расположения линейного магазина.



Какой компрессор нужен для станка?

Для станков с автоматической сменой инструмента дополнительно требуется компрессор. Для стабильной и корректной работы необходим компрессор, который сможет поддерживать давление на входе станка на уровне 8-10 атм. и имеет производительность 420 л/мин. Желаемый объем ресивера компрессора – не менее 200 литров.



Какой шпиндель из АСИ выбрать?

Наша компания в станках с автоматическим изменением инструмента использует шпиндели итальянского и китайского производства.

Достоинства итальянского шпинделя: точность производства, большой ресурс использования (не менее 5 лет), ремонтопригодность. К недостаткам такого шпинделя можно отнести его высокую стоимость.

К преимуществам китайского шпинделя относится его низкая стоимость, а к недостаткам меньший ресурс использования по сравнению с итальянскими производителями.

Что выбрать: шаговые или серво двигатели?

Преимущества шаговых двигателей: низкая цена, возможность работы на низких оборотах без ухудшения характеристик, более точное позиционирование, отсутствие потребности в обратной связи, хорошо переносят механические нагрузки.

Достоинства серводвигателей: точность перемещения, бесшумность работы, высокое ускорение, эксплуатационный ресурс, плавность хода.

Таким образом, выбор серводвигателя или шагового двигателя как привода на станок следует осуществлять, руководствуясь исключительно экономической и технической целесообразностью.

Подробнее ознакомиться с принципами работы шаговых и серводвигателей можно  ->тут<-

Какую программу использовать для технологии Nesting?

Можно использовать любое приложение, которое поддерживает сохранение программы управления в формате G-код. Например: VCarve Pro, Aplhacam, NESTINGWorks, SigmaNest, VisualCAM, PowerShape/Mill, Fusion360 вместе с Nesting AddOn и другие.

Для технологии Nesting наша компания использует программу VCarve Pro от компании Vectric.

Достаточно ли вакуумного насоса для удержания заготовки?

Вакуумный стол фрезерного станка ATS-3020.Auto комплектуется вакуумным насосом мощностью 5,5 кВт с максимальной производительностью 320 м3/ч и максимальным разрядом 440 mbar. Благодаря большой производительности насоса, в комплексе со специально разработанной конструкцией вакуумного стола обеспечивается качественная и надежный фиксация заготовки.

Как делать управляющие программы (УП) для станка?

Для разработки управляющих программ используются различные CAM-программы, такие как: ArtCAM, Rhinoceros, Deskproto и т.д.

Наша компания рекомендует обратить внимание на CAM-систему VCarve Pro от всемирно известного разработчика – компании Vectric. Мы предлагаем полный курс обучения пользованию этим продуктом.

Узнать стоимость

Узнать стоимость и наличие фрезерного станка с ЧПУ «ATS-3020.Auto» можно на сайте нашего магазина

Если вас заинтересовала эта модель станка, будем рады получить техническое задание и предоставить профессиональную консультацию!
