Фрезерный станок с ЧПУ «ATS-6020»
Станок является наибольшим в серии фрезерных станков ATS с рабочим полем 6100×2100мм и специально разработан для раскроя листовых материалов больших размеров.
Основной задачей станка является раскрой композитных материалов, плит ПВХ, различных пластиков и дерева. Для производителей фасадных систем, автомобильных прицепов и автомобильных домов станок ATS-6020 является ключевым оборудованием на производстве.
В комплексе с вакуумным столом, сервоприводами и двух шпиндельной системой TwinCut этот станок является динамичным и эффективным инструментом для различных задач.
Станок ATS-6020 – это не только надежное оборудование на долгие годы, но и залог стабильной работы вашего производства.
-
Качественные комплектующие
При производстве станков с ЧПУ используем только качественные брендовые комплектующие, что является гарантией надежности и точности фрезерных станков с ЧПУ
-
Профессиональная команда
Мы зарекомендовали себя как активно развивающаяся профессиональная команда специалистов, которая модернизирует существующие и создает новые модели станков с ЧПУ
-
Надежный шпиндель
Использование качественных шпинделей с водяным или воздушным охлаждением обеспечивает надежность станков и высокую точность обработки материалов
-
Простота управления
Станки с ЧПУ просты в использовании и имеют интуитивно понятный интерфейс и систему управления, что позволяет быстро и эффективно выполнять различные производственные задачи
-
Программное обеспечение
Мы используем только лицензионное программное обеспечение, что гарантирует эффективное управление станками и минимизирует риск возникновения неисправностей
-
Сервис
Предлагаем консультацию и помощь по подбору оборудования для ваших потребностей, пусконаладочные работы, а также лучшие условия обучения и сервисного обслуживания
-
Гарантия
Гарантия на все станки с ЧПУ один год. Послегарантийная техническая поддержка и сервисное обслуживание на протяжении всего срока эксплуатации оборудования
-
Заводское исполнение
Изготовление станков с ЧПУ происходит с использованием точного оборудования и тщательного соблюдения всех процессов и стандартов станкостроения
Общая информация
Общая информация
Станок модели «ATS-6020» имеет большую рабочую зону и чаще всего используется для изготовления фасадных систем. Этот станок позволяет пользоваться технологией раскроя Nesting.
Преимущества модели
- Высокая продуктивность
- Возможность установки дополнительных опций
- Прочная конструкция
- Быстрота и надежность
- Простая в использовании система управления
Размер рабочего стола
Y-6100, X-2100, Z-200*
*Возможно увеличение хода по «Z» до 300 мм
Обрабатываемые материалы
- Древесина (фанера, МДФ, ДСП и др.)
- Пластики (акрил, оргстекло, поликарбонат)
- Композитные материалы (Dibond и Alucobond)
- Мягкие металлы (алюминий, латунь, медь)
Сфера применения
- Виробництво фасадних систем
- Меблеве виробництво
- Виробництво зовнішньої реклами
- Виробництво торгівельного обладнання
Конструкция
Цельносварная станина изготовлена из стальных профильных труб. Опоры портала выполнены из литого чугуна для предотвращения чрезмерных вибраций при обработке. Для обеспечения качества деталей станка они обрабатываются на современном металлообрабатывающем оборудовании с ЧПУ
Опции
Технические характеристики
Рабочий стол станка (Y×X)
6100×2100 мм
Рабочий ход станка (Y×X×Z)
6100×2100×200 мм
Габариты станка (Д×Ш×В)
4800×2700×1700 мм
Масса станка
1500 кг
Тип станка
Фрезерный
Конструкция
Подвижный портал
Расстояние от гайки шпинделя до стола
200 мм
Расстояние от портала до стола
200 мм
Стол с механической фиксацией заготовки
Комбинированный (МДФ + Т-слот)
Направляющие линейных подач
Рельсовые
Механизм подачи, ось Z
Шарико-винтовая передача
Механизм подачи, оси X,Y
Косозубая рейка
Тип редуктора, оси X,Y
Ременные
Приводы осей X,Y,Z
Шаговые
Максимальная скорость перемещений, ось Z
6 м/мин
Максимальная скорость перемещений, оси X,Y
20 м/мин
Рабочая скорость перемещений
15 м/мин
Мощность шпинделя
3.5 кВт
Обороти шпинделя
6 000-18 000 об/мин
Тип охлаждения шпинделя
Воздушное
Смена инструмента
Ручная
Тип цанги
ER25
Максимальный Ø хвостовика фрезы
16 мм
Датчик измерения длины инструмента
Контактный
Концевые датчики
Индуктивные
Система управления (ЧПУ)
NCStudio
Язык программирования
G-Code
Диаметр патрубка аспирации
100 мм
Рекомендуемая производительность аспирации
3200 куб.м/час
Напряжение питания
380 В, 50 Гц
Максимальная потребляемая мощность
5 кВт
Часто задаваемые вопросы
Проводите ли вы запуск станка и обучение?
Да. По желанию клиента, наши специалисты проводят пусконаладочные работы, а также обучение работе на станке и созданию управляющих программ.
Сколько вакуумных насосов имеет станок?

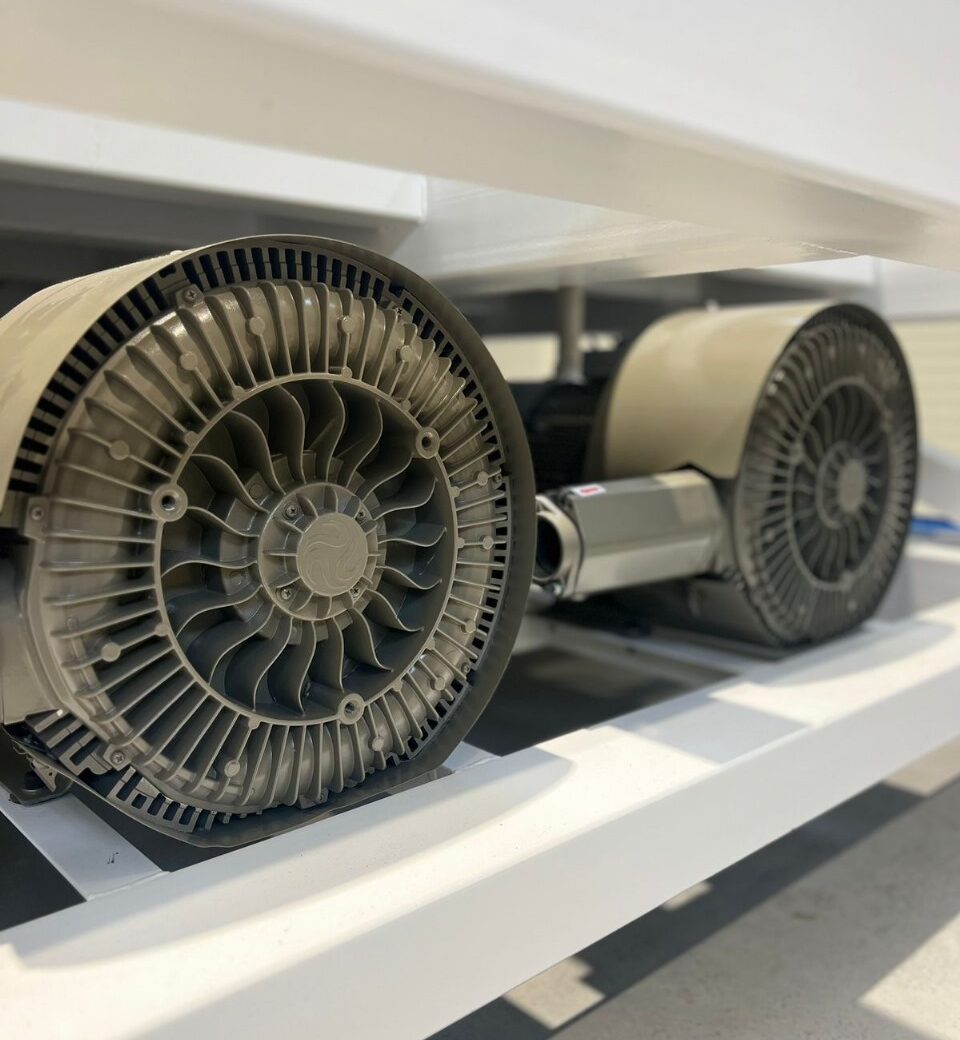

ATS-6020 имеет огромное рабочее поле. Для надежной фиксации заготовки на вакуумном столе станок базово комплектуется двумя вакуумными насосами мощностью 5,5 кВт. Два насоса вместе с системой фильтрации интегрированы в станину станка, что не препятствует работе оператора и уменьшает необходимое рабочее пространство вокруг станка.
Один шпиндель или два?
Станок ATS-6020 базово комплектуется одним шпинделем, но из-за большого рабочего поля, использование одного шпинделя малоэффективно. Поэтому мы предлагаем обратить внимание на двухшпиндельную систему TwinCut. Эта система значительно повышает эффективность работы станка и является прекрасной альтернативой автоматической смене инструмента.
Как управлять вакуумным столом?

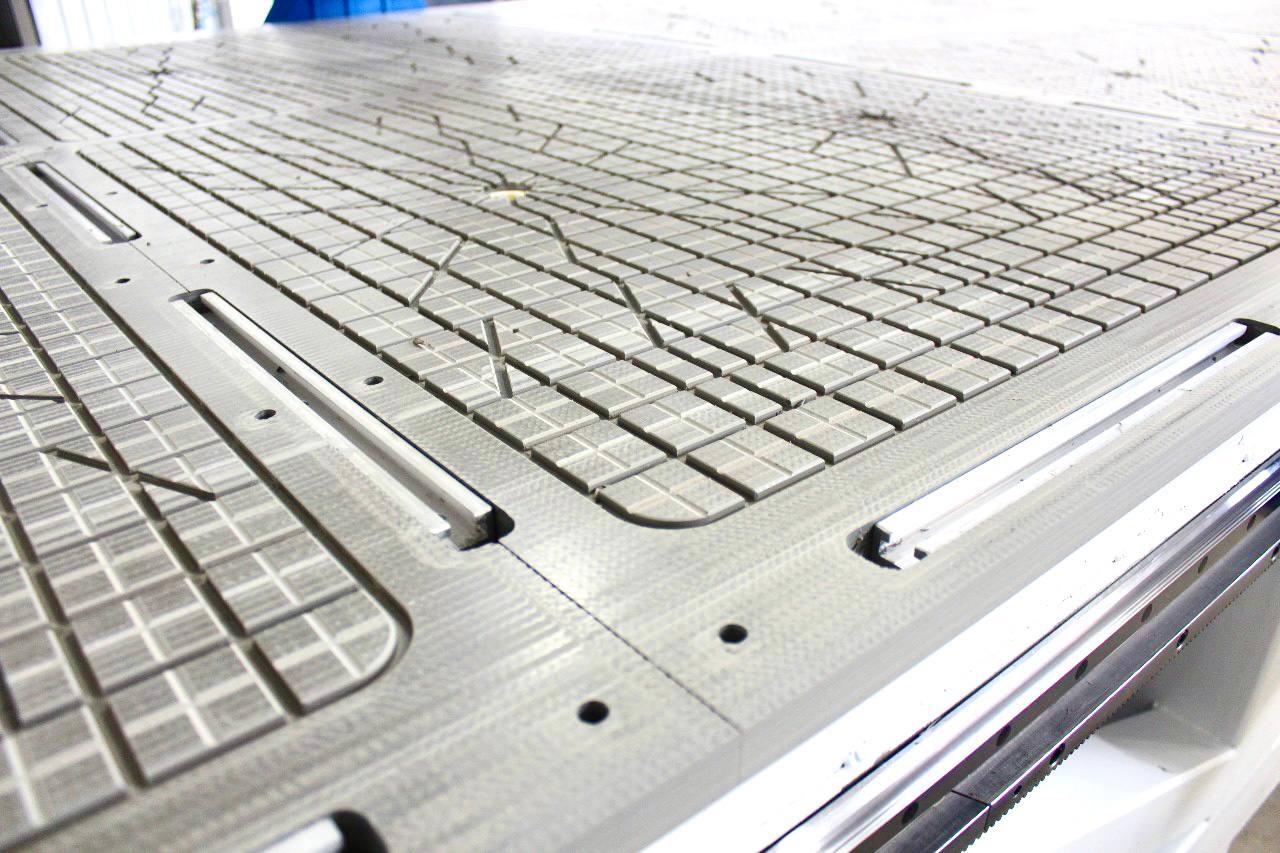

Вакуумный стол станка имеет несколько вакуумных зон, управление которыми может осуществляться двумя способами:
- С помощью механических кранов, расположенных на лицевой панели станка, открывающих/закрывающих подачу воздуха в вакуумную зону;
- С помощью электрических клапанов, управление которыми происходит нажатием соответствующих кнопок.
Какую программу использовать для технологии Nesting?
Можно использовать любое приложение, которое поддерживает сохраненные программы управления в формате G-код. Например: VCarve Pro, Aplhacam, NESTINGWorks, SigmaNest, VisualCAM, PowerShape/Mill, Fusion360 вместе с Nesting AddOn и другие.
Для технологии Nesting наша компания использует программу VCarve Pro от компании Vectric.
Как защитить станок от перепадов напряжения?
Для стабильной работы станка и во избежание сбоев, связанных с перепадом напряжения, мы, как производитель, дополнительно рекомендуем на вход станка устанавливать стабилизатор напряжения.
Как делать управляющие программы (УП) для станка?
Для разработки управляющих программ используются различные CAM-программы, такие как: ArtCAM, Rhinoceros, Deskproto и т.д.
Наша компания рекомендует обратить внимание на CAM-систему VCarve Pro от всемирно известного разработчика – компании Vectric. Мы предлагаем полный курс обучения пользованию этим продуктом.
Как транспортируется станок?
Станок транспортируется в собранном виде в заводской упаковке.
