Фрезерный станок с ЧПУ «ATS-3005»
Основное назначение станка модели ATS-3005 – обработка алюминиевых дверных, оконных, мебельных и конструкционных профилей различной конфигурации. Станок отлично справляется с фрезерованием пазов и отверстий для фурнитуры, сверлением и обрезкой экструдированных алюминиевых профилей.
Система пневматического крепления и позиционирования заготовок позволяет значительно снизить время простоя оборудования, а сквозная конструкция стола позволяет работать с заготовками, превышающими размер обрабатываемой зоны станка.

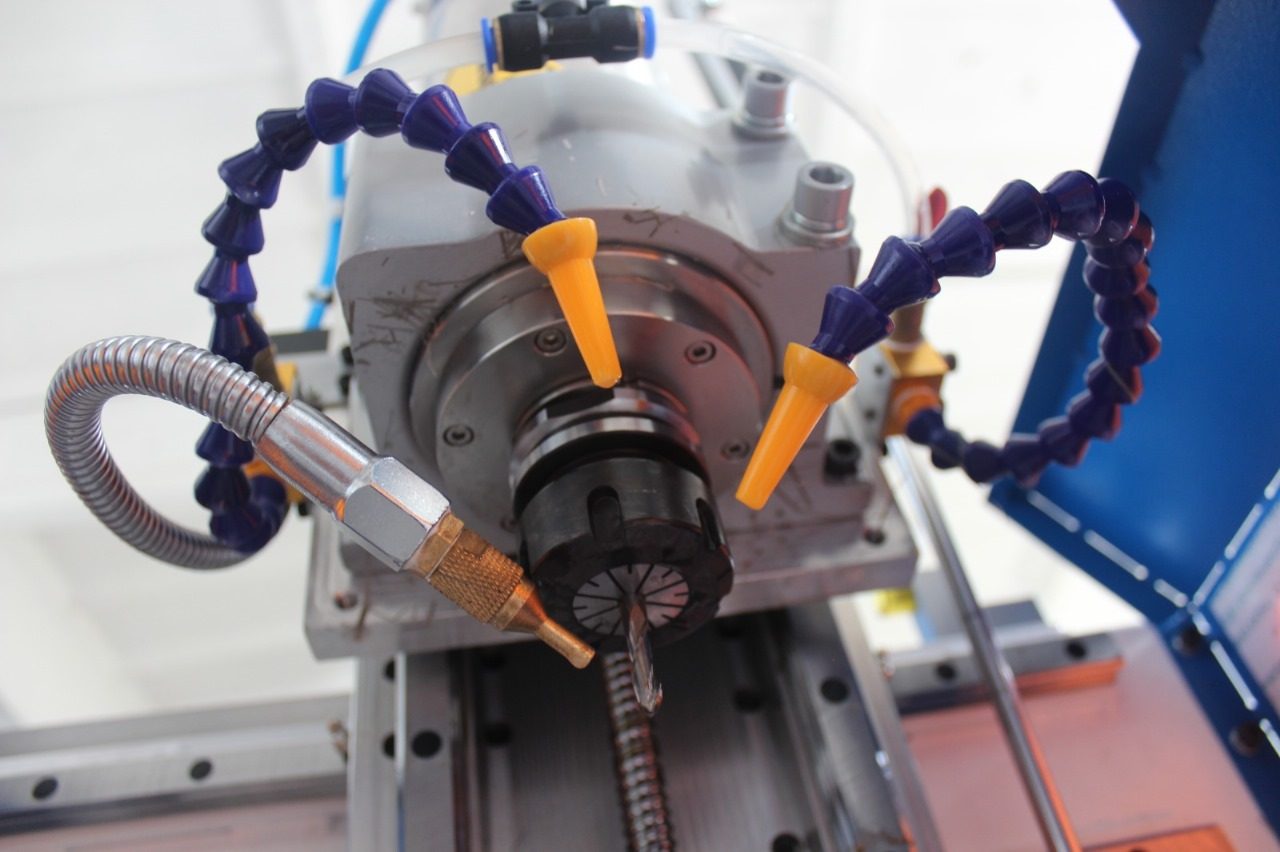

ATS-3005 оснащен системой подачи тумана в зону реза для охлаждения инструмента и деталей, удаления стружки и облегчения процесса обработки. Для более сложных задач можно использовать классическую систему подачи СОЖ, которая также присутствует на станке.
-
Качественные комплектующие
При производстве станков с ЧПУ используем только качественные брендовые комплектующие, что является гарантией надежности и точности фрезерных станков с ЧПУ
-
Профессиональная команда
Мы зарекомендовали себя как активно развивающаяся профессиональная команда специалистов, которая модернизирует существующие и создает новые модели станков с ЧПУ
-
Надежный шпиндель
Использование качественных шпинделей с водяным или воздушным охлаждением обеспечивает надежность станков и высокую точность обработки материалов
-
Простота управления
Станки с ЧПУ просты в использовании и имеют интуитивно понятный интерфейс и систему управления, что позволяет быстро и эффективно выполнять различные производственные задачи
-
Программное обеспечение
Мы используем только лицензионное программное обеспечение, что гарантирует эффективное управление станками и минимизирует риск возникновения неисправностей
-
Сервис
Предлагаем консультацию и помощь по подбору оборудования для ваших потребностей, пусконаладочные работы, а также лучшие условия обучения и сервисного обслуживания
-
Гарантия
Гарантия на все станки с ЧПУ один год. Послегарантийная техническая поддержка и сервисное обслуживание на протяжении всего срока эксплуатации оборудования
-
Заводское исполнение
Изготовление станков с ЧПУ происходит с использованием точного оборудования и тщательного соблюдения всех процессов и стандартов станкостроения
Общая информация
Общая информация
Станок модели «ATS-3005» специально разработан для фрезерования и сверления алюминиевых и ПВХ профилей.
Преимущества модели
- Высокая продуктивность
- Возможность установки дополнительных опций
- Прочная конструкция
- Быстрота и надежность
- Простая в использовании система управления
Размер рабочего стола
Y-3020, X-200, Z-200
Обрабатываемые материалы
- Мягкие металлы (алюминий, латунь, медь)
- Пластики (ПВХ, акрил, оргстекло, поликарбонат)
- Композитные материалы (Углепластик, стеклопластик)
Сфера применения
- Строительное производство
- Мебельное производство
- Производство торгового оборудования
- Производство выставочного оборудования
Конструкция
Цельносварная станина изготовлена из стальных профильных труб. Опоры портала выполнены из литого чугуна для предотвращения чрезмерных вибраций при обработке. Для обеспечения качества деталей станка они обрабатываются на современном металлообрабатывающем оборудовании с ЧПУ
Опции
Технические характеристики
Рабочий стол станка (Y×X)
2500×1300 мм
Рабочий ход станка (Y×X×Z)
2500×1300×200 мм
Габариты станка (Д×Ш×В)
3100×1900×1700 мм
Масса станка
860 кг
Тип станка
Фрезерный
Конструкция
Подвижный портал
Расстояние от гайки шпинделя до стола
200 мм
Расстояние от портала до стола
200 мм
Стол с механической фиксацией заготовки
Комбинированный (МДФ + Т-слот)
Направляющие линейных подач
Рельсовые
Механизм подачи, ось Z
Шарико-винтовая передача
Механизм подачи, оси X,Y
Косозубая рейка
Тип редуктора, оси X,Y
Ременные
Приводы осей X,Y,Z
Шаговые
Максимальная скорость перемещений, ось Z
6 м/мин
Максимальная скорость перемещений, оси X,Y
20 м/мин
Рабочая скорость перемещений
15 м/мин
Мощность шпинделя
3.5 кВт
Обороты шпинделя
6 000-18 000 об/мин
Тип охлаждения шпинделя
Воздушное
Смена инструмента
Ручная
Тип цанги
ER25
Максимальный Ø хвостовика фрезы
16 мм
Датчик измерения длины инструмента
Контактный
Концевые датчики
Индуктивные
Система управления (ЧПУ)
DSP-контроллер
Язык программирования
G-Code
Диаметр патрубка аспирации
100 мм
Рекомендуемая производительность аспирации
3200 куб.м/час
Напряжение питания
380 В, 50 Гц
Максимальная потребляемая мощность
5 кВт
Часто задаваемые вопросы
Проводите ли вы запуск станка и обучение?
Да. По желанию клиента, наши специалисты проводят пусконаладочные работы, а также обучение работе на станке и созданию управляющих программ.
Можно ли позже добавить 4-ю ось?
Для того чтобы в будущем без труда установить четвертую ось (например, поворотную) рекомендуем заказать вместе со станком опцию «подготовка под четвертую ось».
Какую систему управления выбрать?
Фрезерный станок ATS-2513 может управляться двумя типами контроллеров:
- Пульт управления типа DSP;
- Система ЧПУ NC Studio.
Преимущества пульта DSP: компактные размеры, простота и удобство использования, отсутствие затрат на приобретение ПК. К недостаткам пульта можно отнести: малая информативность экрана и хрупкость (может выйти из строя при падении).
Использование системы ЧПУ NC Studio, устанавливаемой на ПК, позволяет сократить сроки программирования и снизить вероятность ошибок. К недостаткам такой системы можно отнести необходимость использования системного блока компьютера с установленной 32-разрядной системой Windows.
Как делать управляющие программы (УП) для станка?
Для разработки управляющих программ используются различные CAM-программы, такие как: ArtCAM, Rhinoceros, Deskproto и т.д.
Наша компания рекомендует обратить внимание на CAM-систему VCarve Pro от всемирно известного разработчика – компании Vectric. Мы предлагаем полный курс обучения пользованию этим продуктом.
Как транспортируется станок?
Станок транспортируется в собранном виде в заводской упаковке.
Возможно ли позже установить шпиндель с АCИ?
Установка автоматической смены инструмента вместо ручной является сложным процессом. Для этого необходима: замена шпинделя, замена электричества, установка магазина с инструментом, замена системы ЧПУ, установка пневматических компонентов и т.д. Такую операцию можно проделать только на нашем производстве.
Как защитить станок от перепадов напряжения?
Для стабильной работы станка и во избежание сбоев, связанных с перепадом напряжения, мы, как производитель, дополнительно рекомендуем на вход станка устанавливать стабилизатор напряжения.
Есть ли послегарантийная поддержка и обслуживание?
Для всех станков нашего производства осуществляется послегарантийная поддержка и обслуживание. Механические комплектующие и электрические компоненты, используемые в наших станках, всегда есть в наличии на складе.
Узнать стоимость
Узнать стоимость фрезерного станка с ЧПУ «ATS-3005» можно в нашем прайс-листе
*Цены в прайс-листе указаны для базовой комплектации станка. Для получения детального коммерческого предложения обращайтесь к нашим менеджерам!
