Фрезерний верстат з ЧПУ «ATS-6020»
Верстат є найбільшим в серії фрезерних верстатів ATS з робочим полем 6100×2100мм і був спеціально розроблений для розкрою листових матеріалів великих розмірів.
Основним завданням верстата є розкрій композитних матеріалів, плит ПВХ, різних пластиків та дерева. Для виробників фасадних систем, автомобільних причепів та авто будинків верстат ATS-6020 є ключовим обладнанням на виробництві.
У комплексі з вакуумним столом, сервоприводами та двох шпиндельною системою TwinCut, цей верстат є динамічним та ефективним інструментом для різноманітних завдань.
Верстат ATS-6020 – це не тільки надійне обладнання на довгі роки, а й запорука стабільної роботи вашого виробництва.
-
Якісні комплектуючі
При виробництві верстатів з ЧПУ використовуємо тільки якісні брендові комплектуючі, що є запорукою точності, надійності та довготривалим терміном експлуатації фрезерних верстатів з ЧПУ
-
Професійне виробництво
За час існування компанії ми зарекомендували себе як професійне виробництво, що активно розвивається і працює над модернізацією обладнання та створенням нових моделей верстатів
-
Надійний шпиндель
В верстатах нашого виробництва використовуються якісні шпинделі провідних виробників світу з рідинним та повітряним охолодженням, що забезпечує точність обробки матеріалів
-
Просте управління
Верстати з ЧПУ прості в використанні і мають інтуїтивно зрозумілий інтерфейс та систему управління, що дозволяє швидко та ефективно виконувати різноманітні виробничі завдання
-
Програмне забезпечення
Ми використовуємо виключно професійне та ліцензійне програмне забезпечення, що гарантує ефективне управління верстатами та мінімізує ризик виникнення несправностей
-
Сервіс
Пропонуємо консультацію та допомогу по підбору обладнання під ваші потреби, пусконалагоджувальні роботи, а також найкращі умови навчання та сервісного обслуговування верстатів з ЧПУ
-
Гарантія
Гарантія на всі верстати з ЧПУ один рік. Також забезпечуємо післягарантійну технічну підтримку та сервісне обслуговування обладнання впродовж всього терміну експлуатації
-
Заводське виконання
Виготовлення верстатів з ЧПУ відбувається на власній виробничій базі з використанням точного обладнання та ретельного дотриманням усіх процесів та стандартів верстатобудування
Загальна інформація
Загальна інформація
Верстат моделі «ATS-6020» має велику робочу зону та найчастіше використовується для виготовлення фасадних систем. Цей верстат дозволяє користуватись технологією розкрою «Nesting».
Переваги моделі
- Висока продуктивність
- Можливість встановлення додаткових опцій
- Міцна конструкція;
- Швидка та надійна робота;
- Проста у використанні система управління
Розмір робочого столу
Y-6100, X-2100, Z-200*
*Можливе збільшення ходу по “Z” до 300 мм
Оброблювані матеріали
- Деревина (фанера, МДФ, ДСП та інші)
- Пластики (акрил, оргскло, полікарбонат)
- Композитні матеріали (Dibond та Alucobond)
- М’які метали (алюміній, латунь, мідь)
Сфера застосування
- Виробництво фасадних систем
- Меблеве виробництво
- Виробництво зовнішньої реклами
- Виробництво торгівельного обладнання
Конструкція
Цільнозварна станина виготовлена зі стальних профільних труб. Опори порталу виконані з литого чавуну для запобіганню надмірних вібрацій при обробці. За для забезпечення якості деталей верстата вони обробляються на сучасному металообробному обладнанні з ЧПУ.
Для керування верстатом використовується сучасний промисловій контролер ЧПУ.
Опції
Технічні характеристики
Робочий стіл верстата (Y×X)
6100×2100 мм
Робочий рух верстата (Y×X×Z)
6100×2100×200 мм
Габарити верстата (Д×Ш×В)
7000×2700×1700 мм
Маса верстата
2400 кг
Тип верстата
Фрезерний
Конструкція
Рухомий портал
Відстань від гайки шпинделя до столу
200 мм
Відстань від низу порталу до столу
200 мм
Стіл із механічною фіксацією заготовки
Комбінований (МДФ + Т-слот)
Напрямні лінійних подач
Рейкові
Механізм подач, вісь Z
Шарико-гвинтова передача
Механізм подач, осі X,Y
Косозуба рейка
Тип редуктора, осі X,Y
Ремінний
Двигуни осей X,Y,Z
Крокові
Максимальна швидкість переміщень, вісь Z
6 м/хв
Максимальна швидкість переміщень, осі X,Y
20 м/хв
Робоча швидкість переміщень *
15 м/хв
Потужність шпинделя
3.5 кВт
Обороти шпинделя
6 000-18 000 об/хв
Тип охолодження шпинделя
Повітряне
Зміна інструменту
Ручна
Тип цанги
ER25
Максимальний Ø хвостовика фрези
16 мм
Датчик вимірювання довжини інструменту
Контактний
Кінцеві датчики
Індуктивні
Система управління (ЧПУ)
NCStudio
Мова програмування
G-Code
Діаметр патрубка аспірації
100 мм
Рекомендована продуктивність аспірації
3200 куб.м/год
Напруга живлення
380 В, 50 Гц
Максимальна споживана потужність
5 кВт
Поширені запитання
Чи проводите ви запуск верстата та навчання?
Так. За бажанням клієнта, наші спеціалісти проводять пусконалагоджувальні роботи, а також навчання основам управління верстатом та створення керуючих програм.

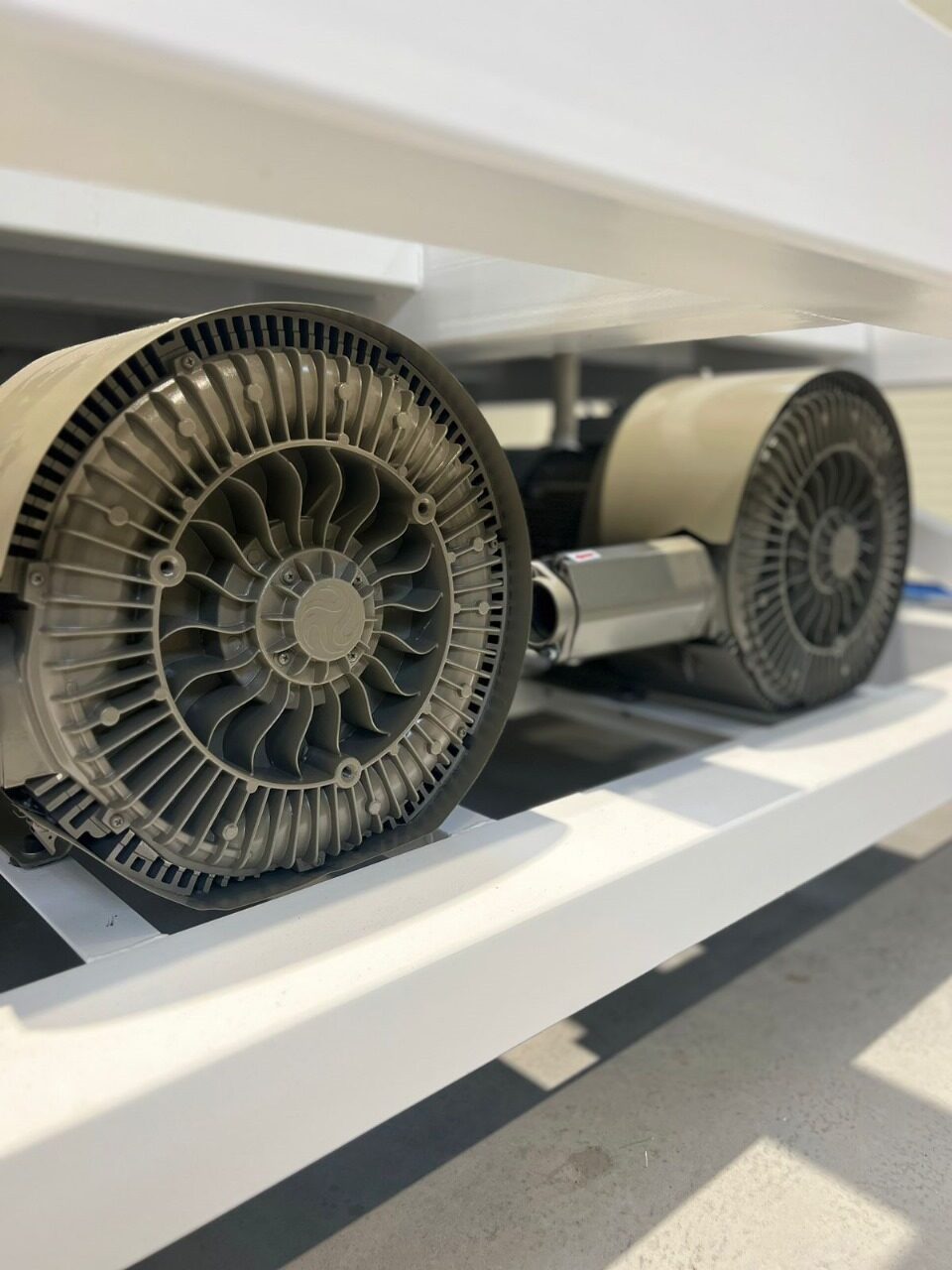

Скільки вакуумних насосів має верстат?
ATS-6020 має велике робоче поле. Для надійного утримання заготовки на вакуумному столі, верстат базово комплектується двома вакуумними насосами потужністю 5,5 кВт. Два насоси разом з системою фільтрації інтегровані у станину верстата, що не перешкоджає роботі оператора та зменшує необхідне місце для розташування верстата.

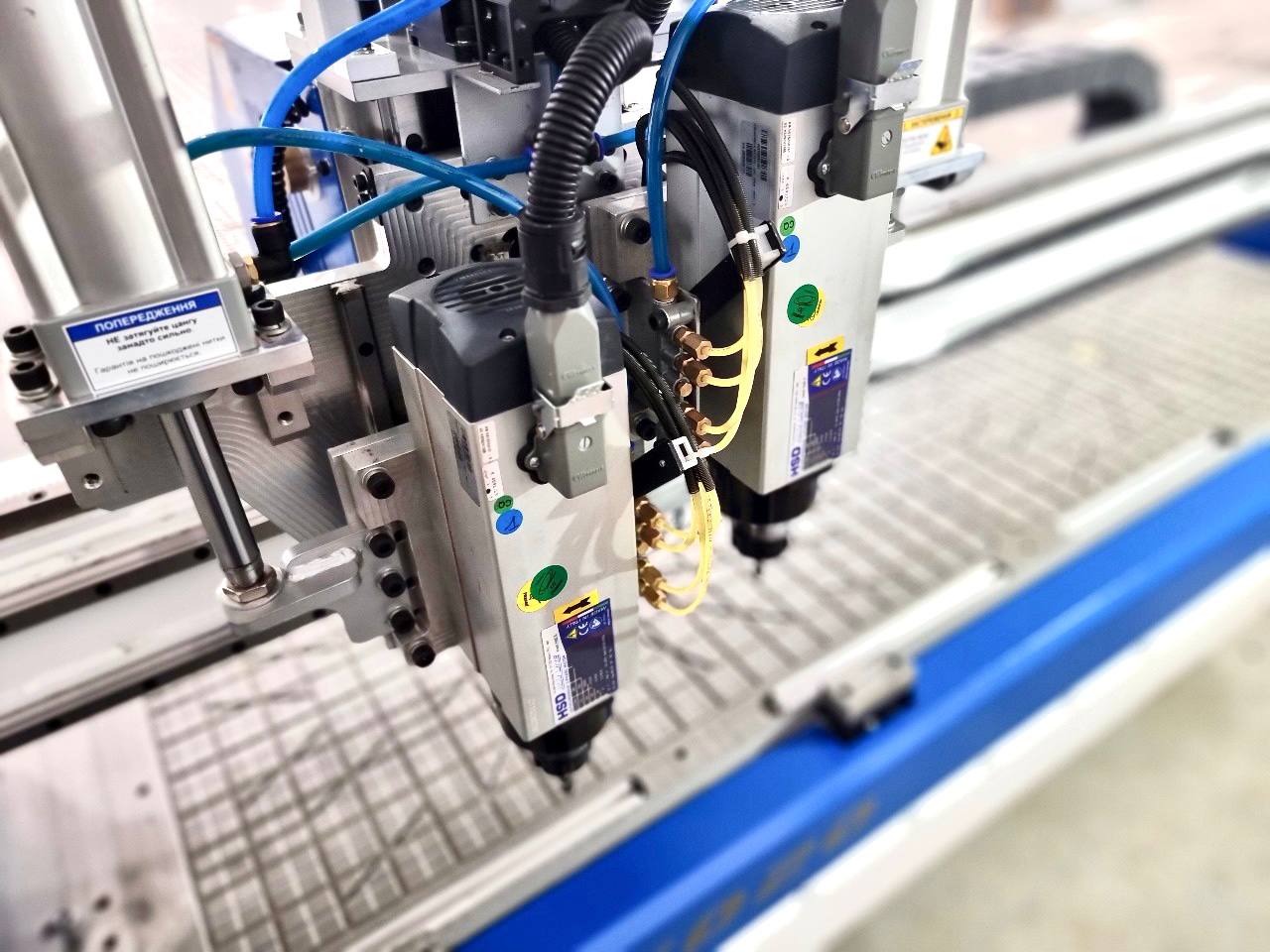

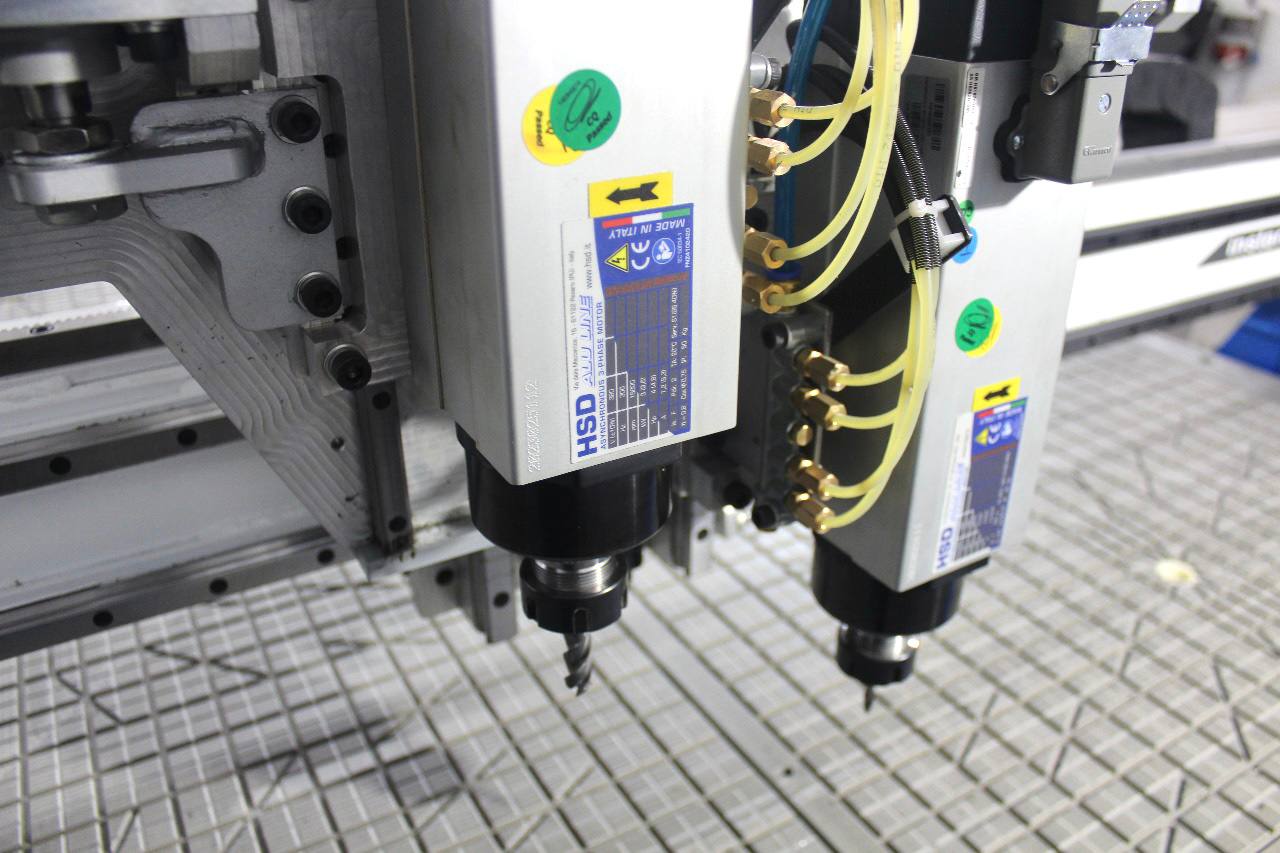

Один шпиндель чи два?
Верстат ATS-6020 базово комплектується одним шпинделем. У зв’язку з тим, що верстат має велике робоче поле, використання одного шпинделя є малоефективним. Тому ми пропонуємо звернути увагу на двошпиндельну систему “TwinCut”. Ця система значно підвищує ефективність роботи верстата, та є чудовою альтернативою автоматичній зміні інструменту.

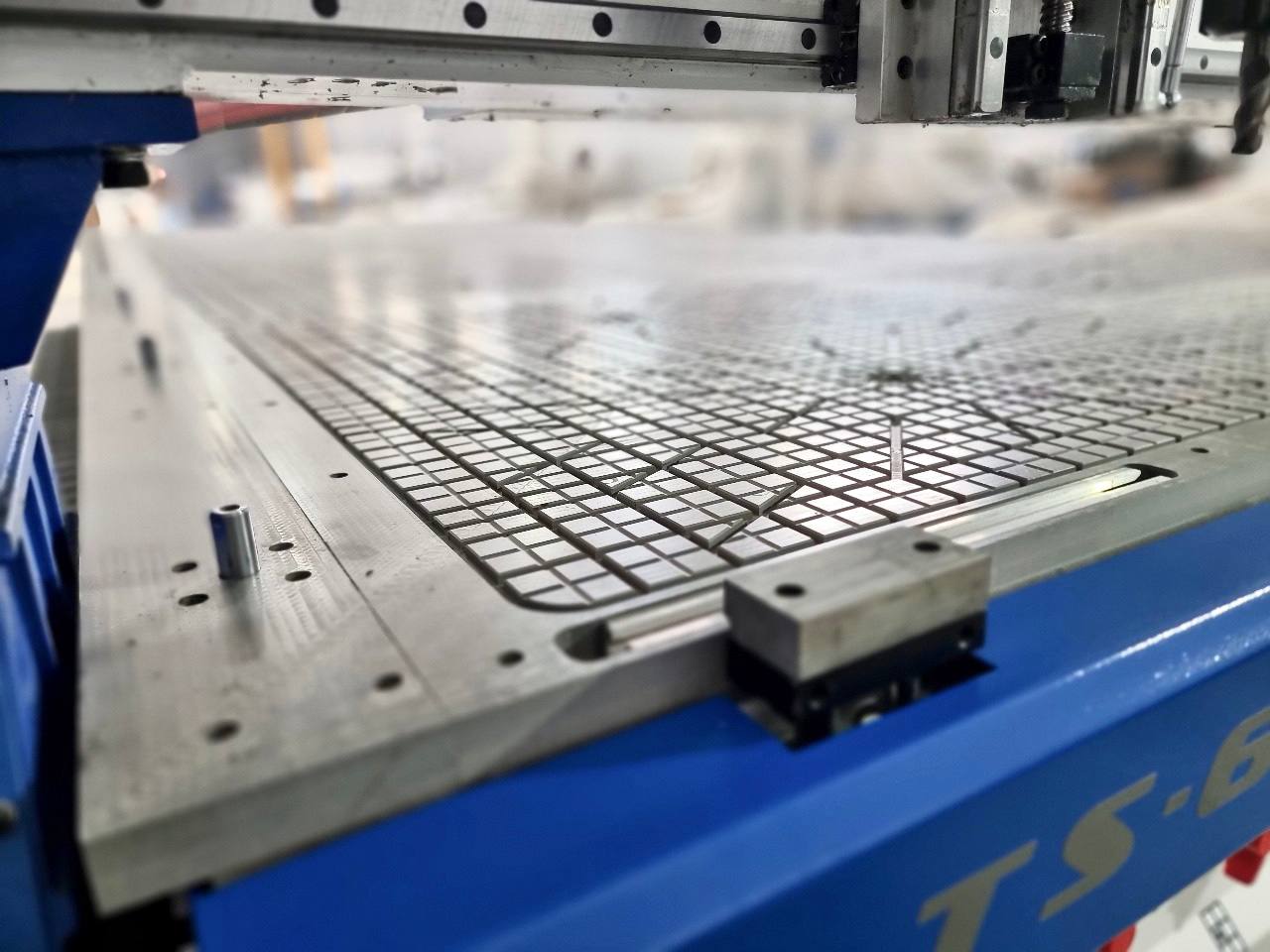

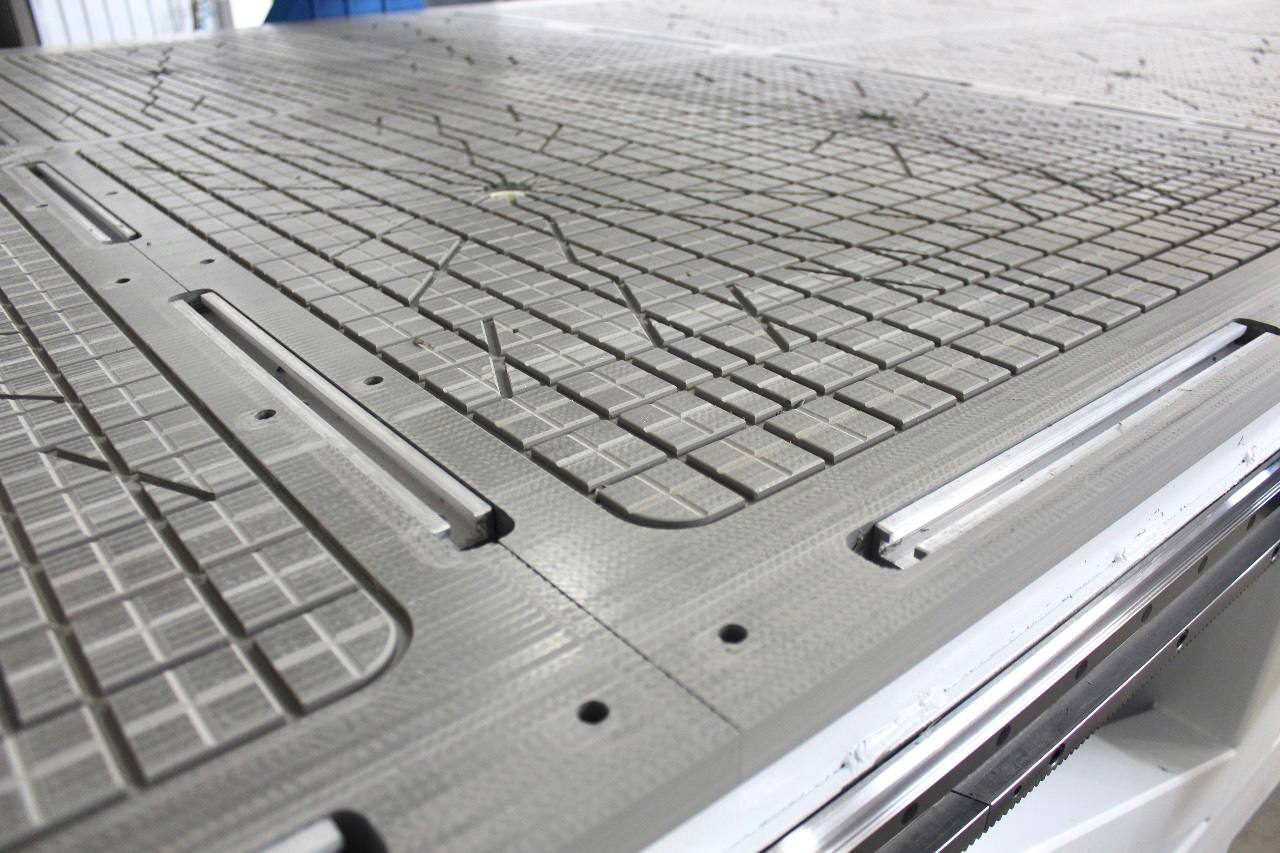

Як керувати вакуумним столом?
Вакуумний стіл верстата розподілений на декілька вакуумних зон, керування якими може здійснюватися двома способами:
- За допомогою механічних кранів, розташованих на лицьової панелі верстата, які відкривають/закривають подачу повітря на вакуумну зону;
- За допомогою електричних клапанів, керування якими відбувається натисканням відповідних кнопок.
Яку програму використовувати для технології "Nesting"?
Можна використовувати будь яку програму, яка підтримує збереження програми керування у форматі G-код. Наприклад: VCarve Pro, Aplhacam, NESTINGWorks, SigmaNest, VisualCAM, PowerShape/Mill, Fusion360 разом з Nesting AddOn та інші.
Для технології “Nesting” наша компанія використовує програму VCarve Pro від компанії Vectric.
Як захистити верстат від перепадів напруги?
Для стабільної роботи верстата та для уникнення збоїв, пов’язаних з перепадом напруги, ми, як виробник, додатково рекомендуємо на вхід верстата встановлювати стабілізатор напруги.
Як робити управляючі програми (УП) для верстата?
Для розробки управляючих програм використовуються різноманітні CAM-програми, такі як: ArtCAM, Rhinoceros, Deskproto, тощо.
Наша компанія рекомендує звернути увагу на CAM-систему VCarve Pro від всесвітньо відомого розробника – компанії Vectric. Ми пропонуємо повний курс навчання користування цим продуктом.
Як транспортується верстат?
Розміри верстата перевищують габаритні, тому для його завантаження та перевезення знімаються кожухи та приводи з суппортов. В остальному верстат транспортується у зібраному вигляді у заводський упаковці. Встановлення кожухів та приводів на місці експлуатації не є складним. Самостійно, або за допомогою нашого фахівця, час встановлення займає не більше 15 хвилин.
