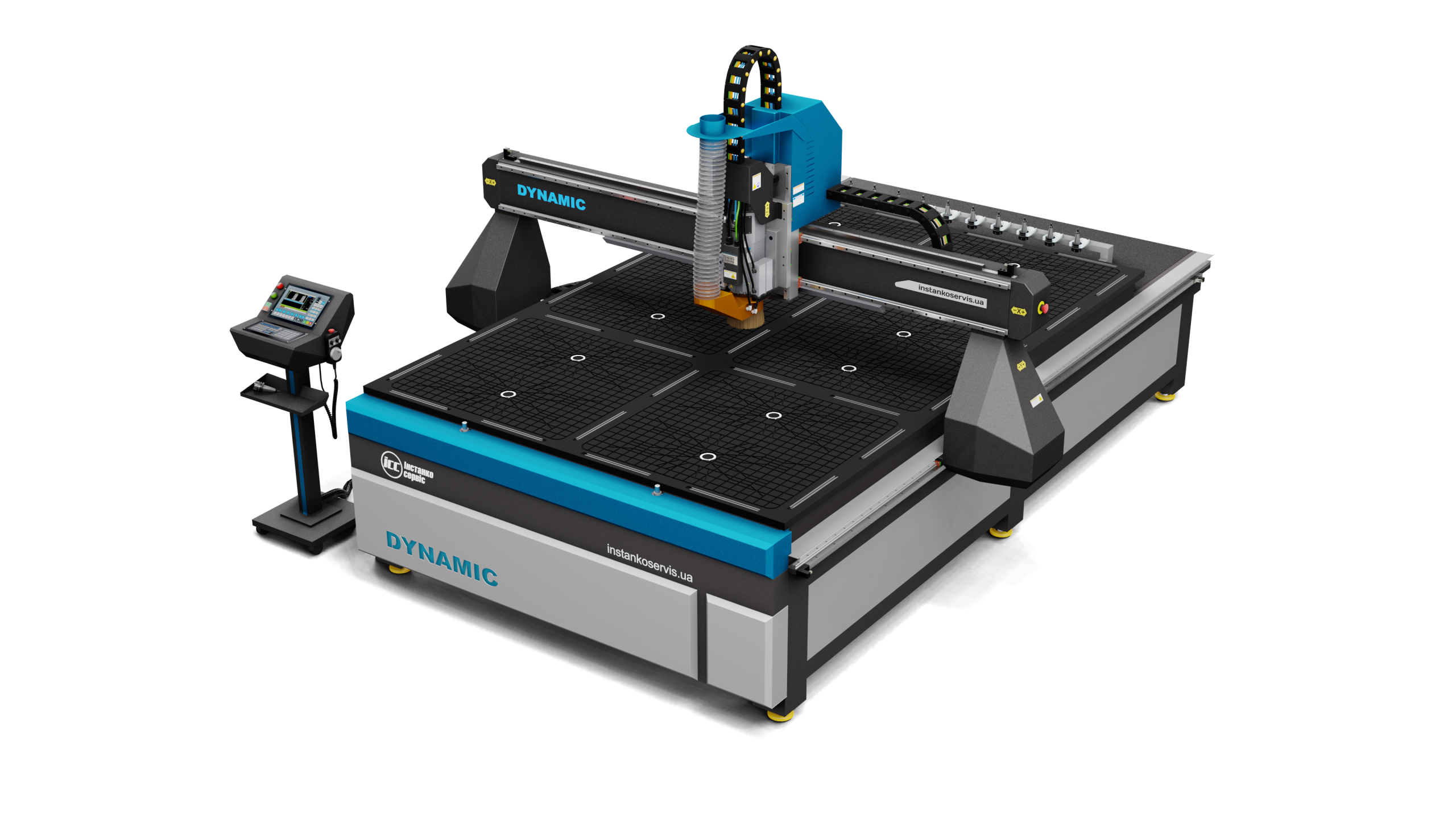

Dynamic-30

Фрезерний верстат в максимальній топовій комплектації, в якому реалізовані сучасні технології машинобудування для забезпечення високої точності роботи

  • Якісні комплектуючі

    При виробництві верстатів з ЧПУ використовуємо тільки якісні брендові комплектуючі, що є запорукою точності, надійності та довготривалим терміном експлуатації фрезерних верстатів з ЧПУ

  • Професійне виробництво

    За час існування компанії ми зарекомендували себе як професійне виробництво, що активно розвивається і працює над модернізацією обладнання та створенням нових моделей верстатів

  • Надійний шпиндель

    В верстатах нашого виробництва використовуються якісні шпинделі провідних виробників світу з рідинним та повітряним  охолодженням, що забезпечує точність обробки матеріалів

  • Просте управління

    Верстати з ЧПУ прості в використанні і мають інтуїтивно зрозумілий інтерфейс та систему управління, що дозволяє швидко та ефективно виконувати різноманітні виробничі завдання

  • Програмне забезпечення

    Ми використовуємо виключно професійне та ліцензійне програмне забезпечення, що гарантує ефективне  управління верстатами та мінімізує ризик виникнення несправностей





  • Сервіс

    Пропонуємо консультацію та допомогу по підбору обладнання під ваші потреби, пусконалагоджувальні роботи, а також найкращі умови навчання та сервісного обслуговування верстатів з ЧПУ

  • Гарантія

    Гарантія на всі верстати з ЧПУ один рік. Також забезпечуємо післягарантійну технічну підтримку та сервісне обслуговування обладнання впродовж всього терміну експлуатації



  • Заводське виконання

    Виготовлення верстатів з ЧПУ відбувається на власній виробничій базі з використанням точного обладнання та ретельного дотриманням усіх процесів та стандартів верстатобудування

Загальна інформація

Загальна інформація

Верстат «Dynamic» – це модель фрезерного верстата в максимальній топовій комплектації . Верстат має велику продуктивність, що ідеально підходить для виробництва масової продукції.

Переваги моделі

  • Висока продуктивність;
  • Всі опції в базовій комплектації;
  • Міцна конструкція;
  • Швидка та надійна робота;
  • Проста у використанні система управління

Розмір робочого столу

Y-3100, X-2100, Z-240



Оброблювані матеріали

  • Деревина (фанера, МДФ, ДСП та інші)
  • Пластики (акрил, оргскло, полікарбонат)
  • Композитні матеріали (Dibond та Alucobond)
  • М’які метали (алюміній, латунь, мідь)

Сфера застосування

  • Меблеве виробництво
  • Вироблення 3D декорів
  • Виробництво зовнішньої реклами
  • Моделебудування
  • Виробництво торгівельного обладнання
  • Виготовлення прес-форм

Конструкція

Цільнозварна станина виготовлена зі стальних профільних труб. Опори порталу виконані з товстостінного листового матеріалу для запобіганню надмірних вібрацій при обробці. За для забезпечення якості деталей верстата вони обробляються на сучасному металообробному обладнанні з ЧПУ.
Для керування верстатом використовується сучасний промисловій контролер ЧПУ.

Переваги верстата

Шпиндель з АЗІ

Частота обертання (24 000 об/хв) та потужність (9,0 кВт) дає можливість здійснювати обробку деталей з деревини, а також ДСП, МДФ, пластику, акрилу та багатьох інших матеріалів. Заміна інструменту в шпинделі здійснюється в автоматичному режимі

Стійка керування

Cтійка керування ЧПУ, оснащена кольоровим дисплеєм і зручними функіональними елементами керування. Підтримує завантаження програм обробки як із зовнішнього USB-носія, так і через локальну мережу, що сприяє ефективній інтеграції у виробничі процеси.

Лінійний магазин на 10 інструментів

Система автоматичної зміни інструменту з лінійним магазином на 10 патронів поставляються в комплекті. Максимальний діаметр хвостовика інструменту під цангу ER32 до 20 мм

Сервоприводи

Порівняно з кроковими, серво-двигуни забезпечують більшу швидкість та плавність роботи верстата. Цю опцію рекомендується вибирати, якщо основною вимогою  є висока продуктивність верстата

Вакуумний стіл

Робочий стіл верстата виготовлений із зносостійкого полімеру з інтегрованими алюмінієвими напрямними “Т”-подібної форми. Дана конструкція дає можливість вибору способу фіксації заготовки як за допомогою вакууму, так і за допомогою механічного затиску

Пневматичні упори

Пневматичні упори для базування заготовок дозволяють спростити роботу оператора верстата, та як цей процес є досить трудомістким і залежить від оператора, наскільки точно він зможе встановити заготівлю на робочу поверхню столу.

Технічні характеристики

Робочий стіл верстата (Y×X)

3100×2100 мм

Робочий рух верстата (Y×X×Z)

3100×2100×240 мм

Габарити верстата (Д×Ш×В)

3910×3020×2730 мм

Маса верстата

1500 кг

Тип верстата

Фрезерний

Конструкція

Рухомий портал

Відстань від гайки шпинделя до столу

240 мм

Відстань від низу порталу до столу

240 мм

Стіл із вакуумною фіксацією заготовки

Композитний матеріал

Напрямні лінійних подач

Рейкові

Механізм подач, вісь Z

Шарико-гвинтова передача

Механізм подач, осі X,Y

Косозуба рейка

Тип редуктора, осі X,Y

Планетарний

Двигуни осей X,Y,Z

Cерво

Максимальна швидкість переміщень, вісь Z

6 м/хв

Максимальна швидкість переміщень, осі X,Y

30 м/хв

Робоча швидкість переміщень

15 м/хв

Потужність шпинделя

7.5 кВт

Обороти шпинделя

6 000-24 000 об/хв

Тип охолодження шпинделя

Повітряне

Зміна інструменту

Автоматична

Інструментальний магазин

Лінійний

Тип оправлення

ISO30

Кількість оправок у магазині

10 шт

Тип цанги

ER32

Максимальний Ø хвостовика фрези

20 мм

Датчик вимірювання довжини інструменту

Контактний

Кінцеві датчики

Індуктивні

Система управління (ЧПУ)

Стійка DDCS Expert

Мова програмування

G-Code

Діаметр патрубка аспірації

100 мм

Рекомендована продуктивність аспірації

3200 куб.м/год

Напруга живлення

380 В, 50 Гц

Максимальна споживана потужність

до 20 кВт

Поширені запитання

Чи проводите ви запуск верстата та навчання?

Так. За бажанням клієнта, наші спеціалісти проводять пусконалагоджувальні роботи, а також навчання основам управління верстатом та створення керуючих програм.

Який компресор потрібен для верстата?

Для верстатів з автоматичною зміною інструменту додатково потрібен компресор. Для стабільної та коректної роботи необхідний компресор, який зможе тримати тиск на вході верстата на рівні 8-10 атм. та має продуктивність 600 л/хв. Бажаний об’єм ресивера компресора – не менше 200 літрів.

Як керувати вакуумним столом?

Вакуумний стіл верстата розподілений на декілька вакуумних зон, керування якими може здійснюватися двома способами:

  1. За допомогою механічних кранів, розташованих на лицьової панелі верстата, які відкривають/закривають подачу повітря на вакуумну зону;
  2. За допомогою електричних клапанів, керування якими відбувається натисканням відповідних кнопок.
Як транспортується верстат?

Розміри верстата перевищують габаритні, тому для його завантаження та перевезення знімаються кожухи та приводи з суппортов. В остальному верстат транспортується у зібраному вигляді у заводський упаковці. Встановлення кожухів та приводів на місці експлуатації не є складним. Самостійно, або за допомогою нашого фахівця, час встановлення займає не більше 15 хвилин.

Як захистити верстат від перепадів напруги?

Для стабільної роботи верстата та для уникнення збоїв, пов’язаних з перепадом напруги, ми, як виробник, додатково рекомендуємо на вхід верстата встановлювати стабілізатор напруги.

Як робити управляючі програми (УП) для верстата?

Для розробки управляючих програм використовуються різноманітні CAM-програми, такі як: ArtCAM, Rhinoceros, Deskproto, тощо.

Наша компанія рекомендує звернути увагу на CAM-систему VCarve Pro від всесвітньо відомого розробника – компанії Vectric. Ми пропонуємо повний курс навчання користування цим продуктом.

Чи є післягарантійна підтримка та обслуговування?

Для усіх верстатів нашого виробництва здійснюється післягарантійна підтримка та сервіс. Механічні комплектуючі та електричні компоненти, які використовуються у наших верстатах, завжди є в наявності на складі.

Чи потрібен комплект ПК для верстата?

Для керування верстатами з автоматичною зміною інструменту серії “Dynamic” використовується промислова стійка ЧПУ оснащена екраном та кнопковими панелями керування. Таким чином, ПК для таких верстатів не потрібен.

Дізнатись вартість

Дізнатись вартість фрезерного верстата з ЧПУ «Dynamic» можна на сторінці нашого прайс-листа

*Ціни в прайс-листі вказані для базової комплектації верстата. Для отримання детальної комерційної пропозиції звертайтесь до наших менеджерів!
